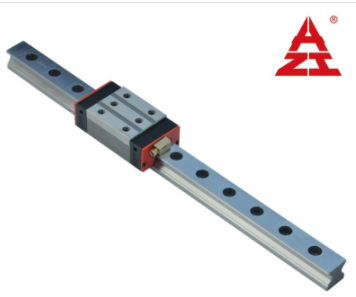

南京工艺线性滑轨GZB45BA替换台湾上银滚柱式直线导轨滑块

大承载、高精度、高速度、低磨损、低噪音、环保，极速货期。

南京工艺装备制造有限公司 是国内规模、规格相当全、品质相当优、技术相当**的滚动功能部件产业化基地。以其大型、重载、超长、高精、低噪、环保的产品特点，成为著称业界的制造商和供应商。  　　公司在取得40余年研发和制造滚动功能部件的经验和成果之后，没有停止前进的脚步。在规模生产滚动功能部件系列产品——滚珠丝杠副、滚动导轨副、滚动花键副、滚动导套副,以及由滚动功能部件延伸的产品数控精密十字工作台、数控超高压水射流切割机等的同时，不断汲取新的技术理念，用世界的技术与装备不断推出**产品，如整根8米（接长可达14以上）的超长超大精密滚珠丝杠副、滚柱导轨副、低噪音导轨副、径向型导轨副、圆弧导轨副，端盖式花键副、滚动导轨块等，均为国内首创，居于**地位。此外，近年又成功研发制造了刀库、机械主轴等功能部件，进一步体现出“滚动 科技 专家”之精髓。公司相继获得中国机械工业企业核心竞争力100强、江苏省产品、全国用户满意产品、全国用户满意企业、全国机械行业文明单位等荣誉称号。

产品现已广泛应用于机床工具、纺织机械、化纤机械、通用机械、电子通讯、电器仪器、国防军工、航天航海等领域，并出口美国、德国、日本、韩国、伊朗等国家。

精密滚动导轨副

介绍

滚动直线导轨副作为一种精密直线导向部件，由于其大承载、高精度、高速度、低磨损、可靠性及标准化等优良特性，已经越来越多的被数控机械、自动化生产线等领域应用和关注。

艺工牌滚动导轨副是我公司的主导产品之一，经过30多年的生产、研究，目前已形成GZB、GGB、GGC、GGY、 GZD、GZV等系列上百种规格型号产品，公司注重不断实施自主创新，增强产品的科技含量，提升国产产品的国际市场竞争力，共获得《一种导轨副》(专利号: ZL201310505918.7) 等专利18项，先后获南京市、江苏省及机械工业协会科技进步奖5项，其中滚柱导轨、圆弧导轨、微型导轨等分别入选江苏省高新技术产品及国家**新产品。经多年的努力，形成如下特色:

◆大型新建成的6米数控生产线，可批量提供单根6米滚动导轨，导轨最大规格为125。

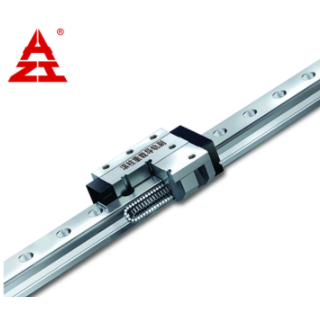

◆重载基于“滚柱”为滚动体的滚柱重载型导轨实现25、30、35、45、55、65、85、100、125全系列批量化生产，单个滑块**承载能力为192t。

◆高精以长年积累的**生产技术和测试技术为基础，实现高精度、高质量、高性能。

◆快速交货大量库存，实现一周或更短交货期。

• 结构特征

结构(以GGB型为例)

滚动直线导轨副是由导轨、滑块体、**、返向装置、保持架、密封装置等组成(见图-1)。当导轨与滑块作相对运动时，**就沿着导轨上的经过淬硬和精密磨削加工而成的四条滚道滚动，在滑块端部**又通过返向装置(返向器)进入返向孔后再进入滚道，**就这样周而复始地进行滚动运动。返向器两端装有防尘密封端盖，可有效地防止灰尘、屑末进入滑块内部。

• 优点

◆滚动直线导轨副是在滑块与导轨之间放入适当的**，使滑块与导轨之间的滑动摩擦变为滚动摩擦，大大降低二者之间的运动摩擦阻力，从而获得:

1. 动、静摩擦力之差很小，随动性**，即驱动信号与机械动作滞后的时间间隔极短，有益于提高数控系统的响应速度和灵敏度。

2. 驱动功率大幅度下降，只相当于普通机械的十分之一。

3. 与滑动导轨相比，摩擦阻力可下降约40倍。

4. 适应高速直线运动，其瞬时速度比滑动导轨提高约10倍。

5. 能实现高定位精度和重复定位精度。

◆能实现无间隙运动，提高机械系统的运动刚度。

◆成对使用导轨副时，具有“误差均化效应”，从而降低基础件(导轨安装面)的加工精度要求，降低基础件的机械制造成本与难度。

◆导轨副滚道截面采用合理比值的圆弧沟槽，接触应力小，承接能力及刚度比平面与**点接触时大大提高，滚动摩擦力比双圆弧滚道有明显降低。

◆导轨采用表面硬化处理，使导轨具有良好的可校性;心部保持良好的机械性能。

◆简化了机械结构的设计和制造。
