产地   深圳

加工定制   是

颜色   黑色，白色

规格   直通，分体三通，2-5芯

用途范围   照明行业，机器设备，交通信号灯

厚度    18mm

数量   5000

可售卖地   全国

用途    照明行业，机器设备，交通信号灯

材质   尼龙

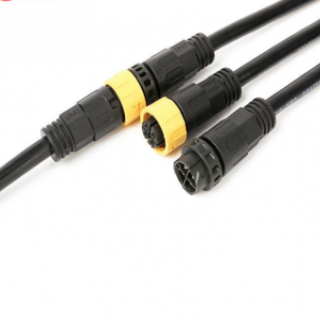

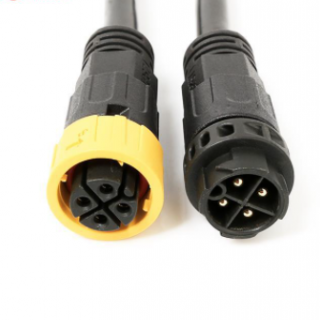

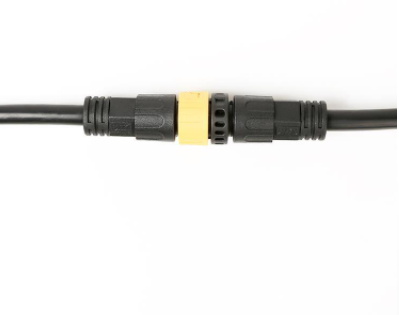

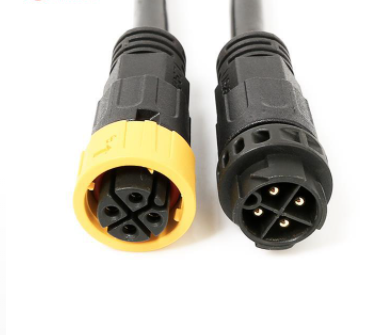

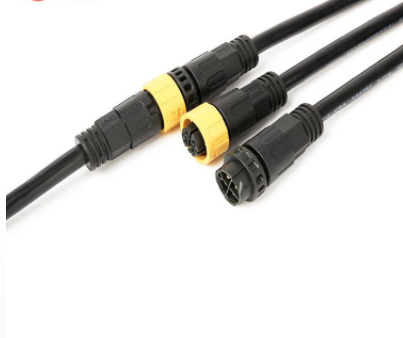

型号   WJL-M16T

1.使用环境条件

• 工作温度:-45℃～150℃

• 贮存温度:-45℃～105℃

• 大气压力:(86～106) KPa

• 相对湿度:≤90%

• 防水等级：IP65

   2.  产品结构描述

• 1.接线方式：需带线注塑。

• 2.入线直径：Φ11.0mm

• 3.连接器接触件及镀层：Φ1.5。

• 4.接触件塑胶：尼龙。

• 5.防水胶圈：硅胶。

• 6.外型注塑：尼龙。

• 测试

        抗电强度：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）AC

1. 200V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。

2. 绝缘电阻：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 200V，绝缘电阻大于10MΩ。

3. 接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。

4. 盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。

5. 防水性能：常温常压下，防水连接器公母插合并装好螺母，按IP防护等级,试验时间4h，连接器内部无渗水现象。在常温常压下凉置30min，测试达到3.1、3.2、3.3要求。

6. 接触件分离力：单孔分离力为1.0-3.0N。

7. 机械寿命：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。

8. 互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。

9. 环境适应性：产品在经受表1所述条件的试验后应满足表1所规定的要求
