3D打印机专用全自动三维滑台高精度三维滑台



重复定位精度：±0.01mm

负载：55kg

X/Z轴电机：86步进电机

Y轴电机：57步进电机

丝杆：台湾原装进口滚珠丝杆

导轨：台湾原装进口直线导轨







3D打印机专用全自动三维滑台高精度三维滑台



重复定位精度：±0.01mm

负载：60kg

X/Z轴电机：安川伺服电机（可配步进电机）

Y轴电机：安川伺服电机（可配步进电机）

丝杆：原装进口滚珠C3丝杆

导轨：原装进口直线导轨

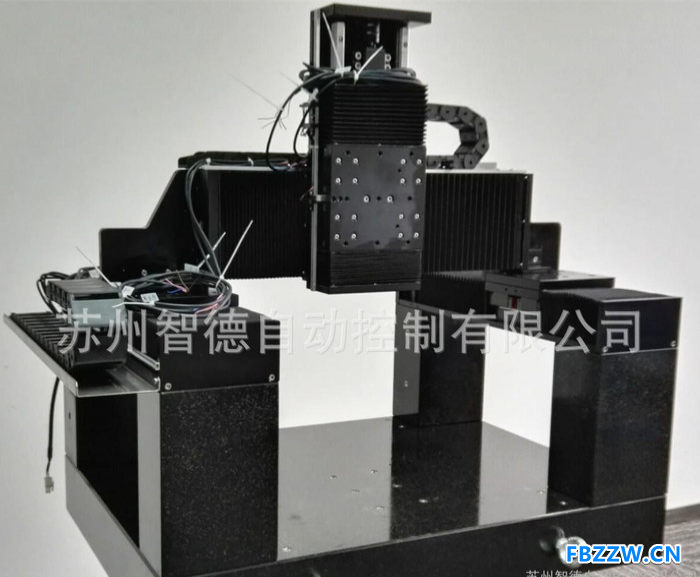

丝杠运动线性模组滑台龙门架直线模组多轴运动平台直线导轨

龙门架运动平台设计原理和特性：
1.高稳定性。
底座是一块12MM厚经过平面处理的钢板，使重心下降，更加稳固；X轴立柱是由两条30MM*150MM宽的铸铝构成，刚性强，结构稳定，有力支撑X轴。
2.高精度。
X轴选用精密线轨线性模组，采用喷墨打印机打印线条的原理，可以自动补偿皮带松紧，调节预压使导轨和导轮之间的间隙达到“零”，重复定位精度高，不会存在反向间隙。Y轴选用线性模组，和X轴原理保持一致，整体精度高。
3实用性强。
Z轴选用新款精密丝杆模组使用直线电机驱动滑块运行，使其在停电的情况下滑块保持原状，不会因为负载而掉下来，免去突发停电运行不当的担忧。
4.设计周到。
X、Y、Z轴都原配限位感应器，减去了客户另配感应器的麻烦。
5.高可靠性。
X、Y、Z三轴都采用线性模组，秉承了线性模组的所有特性。导轨主要部分采用特制的高强度、高直线度铝型材，型材内部配有特殊的钢轨保证机械强度并长期保持平行度，滑块是偏心螺母设计和防松移设计，可自己调节滑块松紧。
6.专业性强。
采用线性模组特别定做的步进马达作为X、Y、Z三轴的运动驱动。
7.灵活性强。
平台出厂前可根据客户要求加工电源开关孔。
8.应用广泛。
广泛用于点胶机行业，还可根据客户需求，改装成简易机器人，设计、安装及维护简单、方便。
9． 可根据客户工艺需要，设计**适用的机型。
10.技术参数：
工作范围X/Y1/Y2/Z:500×500/500×100mm（可根据客户要求定做）
**大速度 :500mm/sec
机械精度 :±0.025mm
重复精度 :±0.01mm
传动系统 :步进马达/同步带皮带
