价格：￥800.00/套
-
品牌：意普
-
结构类型：电源内藏型
-
检测方式：对射式
-
供应：999套
| 结构类型 | 电源内藏型 |
|---|---|
| 检测方式 | 对射式 |
| 电源电压 | DC 0V-30V 、220V（V） |
| 输出方式 | NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择） |
| 使用环境温度 | -10°~55°（℃） |
| 产品认证 | ce |
| 用途 | 工业安全防护 |
| 品牌 | 意普安全光幕光电保护装置光电保护器 |
| 型号 | ESA/ELG/EB15/ELC/ESN等 |
| 加工定制 | 是 |
ESN系列安全光栅是由发光器和受光器两部分组成。发光器发射光信号直接由受光器接受，形成保护光幕，受光器监控光幕的通断状态，将光幕的通断状态信号进行处理，通过NPN（或者PNP）三极管输出低电平（或高电平），通过传输数据线送至机床PLC或报警器报警电路，实现机床的停机或者报警。
全程自检，抗振性好，性能稳定。高分辨力，可保护手指安装方式简便多样。光轴对准容易，抗光、电磁干扰强，低功耗设计，响应时间短，可靠性高。

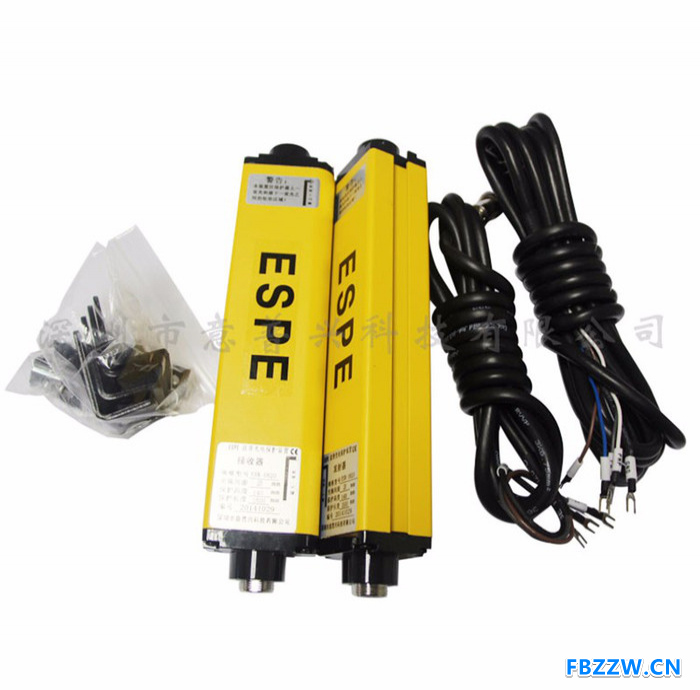

1.ESN系列安全光栅是由发光器、受光器、传输数据线、支架四部分组成；
2.适用于保护长度（机床台面）A型0—3米，B型0—10米的机床台面或保护区域；
3.数据线标准长度为：2.5米、 3.5米；
4.光轴间距分别有10mm、20mm、40mm供选择，保护高度根据机械设备的需要选择（100mm～2000mm）。
| 光轴间距（5mm) | | 光轴间距（10mm) | ||||||
| 光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | |
| 16 | 75 | 167.5 | ESN01605 | 8 | 70 | 155 | ESN00810 | |
| 24 | 115 | 207.5 | ESN02405 | 12 | 110 | 195 | ESN01210 | |
| 32 | 155 | 247.5 | ESN03205 | 16 | 150 | 235 | ESN01610 | |
| 40 | 195 | 287.5 | ESN04005 | 20 | 190 | 275 | ESN02010 | |
| 48 | 235 | 327.5 | ESN04805 | 24 | 230 | 315 | ESN02410 | |
| 56 | 275 | 367.5 | ESN05605 | 28 | 270 | 355 | ESN02810 | |
| 64 | 315 | 407.5 | ESN06405 | 32 | 310 | 395 | ESN03210 | |
| 72 | 355 | 447.5 | ESN07205 | 36 | 350 | 435 | ESN03610 | |
| 80 | 395 | 487.5 | ESN08005 | 40 | 390 | 475 | ESN04010 | |
| 88 | 435 | 527.5 | ESN08805 | 44 | 430 | 515 | ESN04410 | |
| 96 | 475 | 567.5 | ESN09605 | 48 | 470 | 555 | ESN04810 | |
| 104 | 515 | 607.5 | ESN10405 | 52 | 510 | 595 | ESN05210 | |
| 112 | 555 | 647.5 | ESN11205 | 56 | 550 | 635 | ESN05610 | |
| 120 | 595 | 687.5 | ESN12005 | 60 | 590 | 675 | ESN06010 | |
| 128 | 635 | 727.5 | ESN12805 | 64 | 630 | 715 | ESN06410 | |
| … | … | … | … | … | … | … | … | |
| 392 | 1955 | 2047.5 | ESN39205 | 300 | 2990 | 3075 | ESN30010 | |
| 400 | 1995 | 2087.5 | ESN40005 | 304 | 3030 | 3115 | ESN30410 | |
| | | | | | | | | |
| | ||||||||
| 光轴间距（20mm) | | 光轴间距（40mm) | ||||||
| 光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | |
| 4 | 60 | 155 | ESN00420 | 4 | 120 | 215 | ESN00440 | |
| 6 | 100 | 195 | ESN00620 | 6 | 200 | 295 | ESN00640 | |
| 8 | 140 | 235 | ESN00820 | 8 | 280 | 375 | ESN00840 | |
| 10 | 180 | 275 | ESN01020 | 10 | 360 | 455 | ESN01040 | |
| 12 | 220 | 315 | ESN01220 | 12 | 440 | 535 | ESN01240 | |
| 14 | 260 | 355 | ESN01420 | 14 | 520 | 615 | ESN01440 | |
| 16 | 300 | 395 | ESN01620 | 16 | 600 | 695 | ESN01640 | |
| 18 | 340 | 435 | ESN01820 | 18 | 680 | 775 | ESN01840 | |
| 20 | 380 | 475 | ESN02020 | 20 | 760 | 855 | ESN02040 | |
| 22 | 420 | 515 | ESN02220 | 22 | 840 | 935 | ESN02240 | |
| 24 | 460 | 555 | ESN02420 | 24 | 920 | 1015 | ESN02440 | |
| 26 | 500 | 595 | ESN02620 | 26 | 1000 | 1095 | ESN02640 | |
| 28 | 540 | 635 | ESN02820 | 28 | 1080 | 1175 | ESN02840 | |
| 30 | 580 | 675 | ESN03020 | 30 | 1160 | 1255 | ESN03040 | |
| 32 | 620 | 715 | ESN03220 | 32 | 1240 | 1335 | ESN03240 | |
| … | … | … | … | … | … | … | … | |
| 300 | 5980 | 6075 | ESN30020 | 300 | 11960 | 12055 | ESN30040 | |
| 304 | 6060 | 6155 | ESN30420 | 304 | 12120 | 12215 | ESN30440 | |
| | | | | | | | | |
◆ 如何为设备选择合适的安全光栅？
可根据以上产品选型表，选择适合自身款型的安全光栅，不了解产品的话可直接拨打公司电话（400-869-2227）来咨询，说出贵公司具体的需求（设备形态、保护高度、对射距离等），意普将会为您挑选属于您最合适的安全光栅方案。这是最常规的方法，意普可以更快、更多、更仔细的了解到贵公司的状况，在第一时间解决您的需求问题。
◆ 该店铺是不是意普厂家？
是的，请放心，该店铺为意普厂家官方旗舰店，厂家直接供货，完善的售后服务体系，订购数量多，可享受最优惠的价格标准！
◆ 如何开具发票？
我公司提供17%增值税发票，您只需将您的开票资料传真至0755-86111092。
◆ 售后服务如何保证？
售后服务根据合同和我公司质量保证体系进行。
◆ 若有其它问题，如何解决？
若有其它问题，请及时联系意普业务负责人。
意普总部地址：深圳宝安区观澜街道大布巷工业区
联系人：贾经理
电话：400-869-2227 0755-27972227 传真：0755-86111092
手机：13714591394 / 18098973110 QQ：18098973110 微信号：espe0907
1、意普所有光栅产品质保3年，在非认人为因素下意普将负责产品保修。
2、到货七天内，在产品保持全新、包装齐全、不影响二次销售的情况下，接受无理由换货，由买家负责往返邮费。
3、质量问题商品退换,发现质量问题，需在到货七天内提交质量问题照片（逾期不予受理），请告诉我们订单号，产品规格型号及数量,我们将在3-5日内进行审核，经审核确认后接受换货，换货一律使用快递预付件（顾客先支付运费）。退货到达并确认后，我们负责寄出更换商品,快递费用本公司承担!
4、未通过审核的质量问题商品，退回时一律按无理由退换货处理，由顾客负责该退回包裹的所有邮费。
