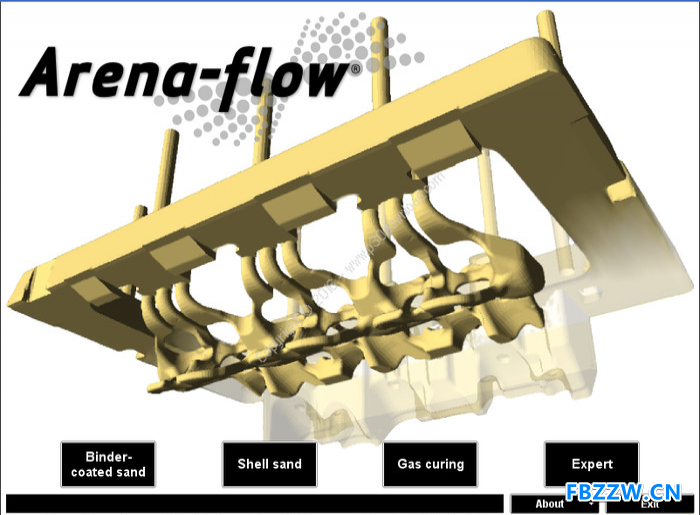

ARENA-FLOW?软件

Arena-Flow?软件运用了革命性的计算颗粒流体力学（CPFD）技术，是当今市面上可模拟模具内砂粒运动和空气流动以及两者间相互作用的软件。其结果可形成高度仿真的模拟，无疑将大大增加生产效率并减少废品。

优势

· 通过降低模具磨损、型芯废品和铸件废品降低模具生产准备成本

· 优化模具设计，包括射嘴和排气塞数量及位置

· 通过预先确定循环次数消除制芯工艺中的不确定因素

· 在花费大笔资金前选择耐用的制芯设备

· 通过优化工艺流程和循环次数降低耗材成本

砂芯制作

砂芯工程

砂芯制作具有挑战性。模具内的沙子和空气流动对于制造优质的砂芯是必不可少的。Arena-flow不仅仅是一个过程模型，而是计算砂芯制造的砂流和气流物理的基本方法。因此，它不仅适用于一个工艺，而是已成功应用于各种砂芯制造技术。了解如何为您的工艺应用Arena-flow砂芯工程技术：

冷芯盒

如果您正在使用冷芯盒工艺，那么您可能对生产率非常感兴趣。Arena-flow具有专门设计的接口，使冷芯盒铸造厂能够优化其工艺，从而大限度地减少废料，粘合剂负载，胺或SO2的使用和循环时间。冷芯盒砂芯工程物理模型包括：

· 气流建模

· 瞬时胺固化

· 瞬态SO2固化

· 芯填充和填充预测

· 芯密度变化

· 模具磨损预测

· 树脂去除预测

· 砂粒度分布

· 多种砂型和混合物

· 砂流动性（粘合剂效应）

· 离散通风口模型

· magazine performance and rat-holing

壳型砂

如果你是一个壳型铸造厂，那么你可能还有其他问题。壳型模具与冷芯盒模具不同。排气可能是有限的，并且热壳模具中的气流对于确保在砂开始硬化之前完全且均匀的芯填充行为是至关重要的。壳型和砂芯工程物理模型包括：

· 砂芯填充过程中的瞬态气流

· 砂粒度分布

· 多种砂子

· 砂芯填充和填充错误

· 砂芯密度变化

· 模具磨损预测

· 砂流动性

· 分离式通风口型号包括：圆形通风口，狭缝通风口，分型线通风口，通风口堵塞等。

温芯盒，热芯盒，无机物，......

Arena-flow已用于模拟，理解和优化各种其它砂芯制作流程。虽然这些粘合剂系统的流动性或“粘性”可能不同，但Arena-flow包含一个自定义流动性模型，使您能够计算复杂的砂芯填充行为。先进的砂芯工程物理模型包括：

· 砂芯填充过程中的瞬态气流

· 砂粒度分布

· 多种砂型和混合物

· 模具磨损预测

· 树脂去除预测

· 定制砂流动性

· 离散通风口模型

· magazine performance and rat-holing

模具设计

Arena-flow不仅对铸造厂有用，对工具供应商也有用。如果您是模具供应商，那么您可能会为采用各种砂芯制造流程的各种客户设计和制造模具。与此同时，您的客户可能会要求您承担越来越多的设计责任，因为他们在过去几年中减少了内部专业知识。所有上述砂芯工程物理模型均可供模具供应商使用。但是，模具供应商通常有不同的理由来运行Arena-flow计算。这些包括：

· 达到或超过OEM要求

· 消除了设计过程中的反复试验

吹芯时创造一个好的砂芯

· 设计优化模具

· 设计持久耐用的模具，磨损极小

· 从竞争中脱颖而出

节约

在节省资金的同时大化质量

优质的砂芯质量是实现可控铸造质量的先决条件。低密度砂芯会导致砂芯断裂或不可接受的金属液渗透。高密度砂芯可导致过多的原材料使用，与气体相关的铸造缺陷或抖落困难。需要均匀，可预测，可控的砂芯密度。

但是，您的企业销售的是铸件，而不是砂芯。为什么要在不是最终产品的过程中使用模拟技术？这是个好问题。Arena-flow通过提高质量同时为您节省资金，帮助您在今天的市场竞争中胜出。就这么简单。可以在资金成本和运营成本方面实现节约。

资金成本节约

如今，全球的铸造厂，模具供应商和原始设备制造商正在利用Arena-flow来模拟，理解和优化他们的砂芯制造流程。Arena-flow是您节省成本的合作伙伴，使您能够生产以下优化砂芯：

· 减少新的模具启动迭代和成本

· 减少砂芯制造机械的要求

· 减少模具要求

节省运营成本

虽然可以立即节省资金成本，但同时可以降低运营成本，从而实现更长期的节约。Arena-flow帮助您：

· 减少砂芯废料

· 通过使您能够深入了解与砂芯相关的铸造缺陷，消除反复试验

· 优化工艺周期时间

· 最小化原材料使用

· 减少机器停机时间

· 降低模具维护成本

服务

满足需求，一次满足一个客户

没有两个客户是完全相同的---我们多年来已经了解到这一点。有些人更喜欢拥有支持许多站点的集中式研发中心; 其他人更喜欢分布式研发中心。有些人更愿意在内部提供核心竞争力; 其他人更喜欢利用外部专业知识，无论您的公司是通过购买软件或工程服务获得佳服务，还是您不确定哪种模式，我们都将与您合作，根据您的需求定制解决方案。

采购软件

Arena-flow的License许可是为我们的许多客户使用这种独特的砂芯技术的方法。在内部使用Arena-flow可以让您在自己的生产计划表上获得充分的灵活性，同时您仍然可以从我们的支持和培训计划中受益。立即联系我们，开始使用。

技术服务

技术服务对不同的人意味着不同的东西 - 这是正确的。您的需求是独特的。Arena-flow可以定制定制产品以满足您的需求。技术服务可包括：

· 对新型芯盒设计的吹管和通风口放置的建议

· 了解问题核心中的错误之处并进行纠正

· 循环时间和生产率的优化

· 尽量减少原材料的使用

· 整个核心包的设计服务

无论是解决问题，优化工艺还是增强您自己的内部分析，我们都能提供各种服务以满足您的需求。立即联系我们，开始使用定制化服务计划。

培训

从开始，大化您的投资价值

为某客户举办的定制Arena-Flow培训研讨会

Arena-flow求解器不仅快速而准确，而且Arena-flow还具有许多功能，如半自动模型设置，“鼠标点击”通风应用，极其高效的求解算法和半自动分析结果在您需要时给您答案。准确性和速度对于今天的铸造业竞争至关重要。

· 但是，为了确保我们的客户立即从他们对Arena-flow的投资中受益，我们会定期安排新的用户培训课程。如果需要安排课程联系我们。

还提供定制的培训或“快速入门”计划，其中包括购买软件，培训和技术服务。

联系我们获取培训课程表或市场活动。

支持

帮助你成功

我们为客户的成功感到自豪。这意味着，我们不仅向您授权我们的软件，我们也支持您的投资。Arena-flow支持由我们的合格工程人员执行。

案例学习

·

减少砂芯废料

·

通过降低汽缸体水套芯的废品率来节省成本。

案例分享：

案例学习：核心废料减少

查看虚拟模具内部以了解并降低高昂的废品率

问题

砂芯错误填补可能是一个主要问题; 一个更微妙的问题是减少废料。什么级别的废料是可以接受的？如果你有一个特定核心的5％废料，为什么每生产了19个好的砂芯就有一个有缺陷的砂芯？您的质量控制有多可靠，以确保问题砂芯不会导致问题铸件？

解决方案

Arena-flow是铸造工程软件包，用于模拟砂芯和模具的填充和固化。Arena-flow独特的计算粒子流体动力学（CPFD）数值公式不仅可以模拟模具中的颗粒状砂子运动和空气流动，还可以模拟两者之间的重要相互作用。使用Arena-flow工程师可以在数字上“查看”模具内部，以查看沙子填充空腔的方式。虽然20个核心中的19个可能会填满，但潜在的填充行为将不是理想的 - 计算将揭示这一点。

节省成本

一个Arena-flow客户对气缸体水套芯的废品率约为15％; 废料中的一个重要因素是低密度缺陷，间歇性地出现在薄切片中。Arena-flow计算显示砂芯填充，铸造厂也是如此 - 85％的时间！Arena-flow计算进一步揭示了缺陷区域中非常不希望的填充模式，因为某些通风口被阻塞。引起的气流会使已经压实的砂子移动，从而导致缺陷。

您的铸造公司应用程序

您的铸造厂可以接受什么样的废品率？您的砂芯质量控制是否严格到足以检测和消除有缺陷的砂芯，或者这些砂芯是否会产生有缺陷的铸件？您的整体质量保证能否保证低质量的铸件不会发送给客户？您的产品质量如何？ 联系我们 ，了解Arena-flow是否可以帮助您提高高废料砂芯的质量。

·

·

铸造废料减少

·

通过降低由两个壳半模产生的凸轮轴铸件的废品率来获得成本节省。

·

案例学习：铸造废料减少

设计的型芯，模具和铸件

问题

优质的砂芯质量是实现可控铸造质量的先决条件。几种铸造问题，例如金属液渗透或与砂芯气体有关的缺陷，可直接归因于生产中使用的芯的质量。需要均匀，可预测，可控的砂芯。

解决方案

Arena-flow是铸造工程软件包，用于模拟砂芯和模具的填充和固化。Arena-flow独特的计算粒子流体动力学（CPFD）数值公式不仅可以模拟模具中的颗粒状砂子运动和空气流动，还可以模拟两者之间的重要相互作用。Arena-flow计算模具填充和未填充的详细信息，以及填充砂芯内的局部密度变化。

节省成本

由于用于生产凸轮轴铸件的壳模中的金属液渗透缺陷，一个Arena-flow客户的废品率过高。Arena-flow计算预测了该区域模具密度不一致的存在和原因。建议进行简单的模具修改，始终如一地提高模具和铸件的质量。节约成本与减少砂芯和铸造废料有关。

您的FOUNDRY应用程序

在铸造过程中，哪里有提高质量的空间？您是否生产可以提高质量的铸件？与芯子或模具有关的质量是否有任何不一致之处？ 联系我们 ，了解Arena-flow是否可以帮助您设计的型芯，模具和铸件。

·

·

周期时间优化

·

通过缩短精密砂覆盖芯的循环时间来节省成本。

·

案例学习：周期时间优化

通过优化周期时间立即提升公司效率

问题

冷盒芯的固化周期通常是整个核心生产时间的大部分。不理想的气流可导致未固化的芯部分，“软点”表面质量缺陷和过多的循环时间。对于大型“厚块”砂芯，这个问题被夸大了。更长的循环时间会导致生产和盈利能力下降。或者，可以以增加的制芯设备，增加的工具需求，消耗品使用和劳动力成本为代价来保持高生产率和过多的循环时间。

解决方案

Arena-flow是铸造工程软件包，用于模拟砂芯和模具的填充和固化。除了Arena-flow革命性的吹芯模块外，工程师现在可以选择多种方法来研究砂芯固化行为。稳态气流分析可快速显示出气孔和排气口布局选择的效率。通常，这些计算可以在几分钟内完成，从而允许在短时间内进行许多设计排列。另外，Arena-flow专有的冷盒固化模块可以在一小时内模拟砂芯的瞬态固化！

节省成本

Arena-flow用于模拟大型覆盖芯的吹制和固化，用于精密砂包。对通风配置的略微修改导致在工具设计期间的气体/吹扫循环是原始循环的一半。另外，由于该方法的稳健性增加，消除了与固化相关的表面缺陷。循环时间效率的提高导致需要比原计划更少的吹芯机，从而在计划的整个生命周期内节省数百万元。

您的铸造厂应用程序

你的周期时间是否尽可能低？每个铸造厂都不同; 想想你制造的砂芯周期时间长。那段时间缩短10秒的价值是多少？如果您的铸造厂规模很大，缩短生产时间是否意味着您需要更少的砂芯制造工作台？如果您的铸造厂较小，周期时间的缩短是否意味着在同一时间段内浇铸更多的铸件？ 联系我们 ，了解Arena-flow是否可用于缩短铸造厂的周期时间。

·

·

资金成本节约

·

通过优化砂芯包中的每个砂芯，可以节省大量资金成本。

案例学习：资金成本节约

显著的资金成本节约

问题

砂铸工艺很复杂。许多型芯和模具以的数量组合在一起，形成完整的芯包装。但是，有些砂芯可以快速轻松地创建，而其他砂芯则难以形成。在设计任何砂芯包时，砂芯制造站，工具集和机器人砂芯处理机的数量按照严格的吞吐量要求进行分配。当产线中的一个链接很弱时，整个过程都会受到影响。过多的砂芯废料或周期时间将迅速削弱生产力和盈利能力。或者，可以以额外的砂芯制造机器，工具和机器人为代价维持生产力 - 所有资金成本！

解决方案

Arena-flow是铸造工程软件包，用于模拟砂芯和模具的填充和固化。虽然人们认为Arena-flow主要用于砂芯，但适当的砂芯工程技术利用的影响往往具有更大的范围。现在，工程师可以系统地消除砂型铸造生产线中严重的制芯问题，每次都能提高生产率并降低资本要求。

节省成本

一个Arena-flow的客户，专门用于在绿砂或精密砂模中使用冷盒芯铸造铝发动机缸体和缸盖，正在努力使用比允许的循环时间更长的固化时间的发动机缸盖砂芯。实际上，左边显示的区域比其余的砂芯固化时间长三倍。当然，生产力得以维持，代价是额外的砂芯机器，工具和工作人员使其全部运转。使用Arena-flow分析问题，一旦理解了问题，使用该软件优化各种通风变化。实施具有快固化时间的模拟配置，导致固化时间符合分配的循环时间。

您的铸造厂应用程序

在积极制定和实现生产率目标方面，您是否具有反应性或主动性？过多的硬件要求是否会影响你的效率？您知道什么砂芯限制了您的整体生产力 - 请联系我们 让Arena-flow进行测试。

·

基于CPFD技术的Arena-flow砂芯工程软件，被公认为全球射砂制芯技术先驱。如今，Arena-flow已在全球的砂型铸造企业广泛使用。

什么叫CPFD？在1950年代和60年代在洛斯阿拉莫斯科学实验室发明的计算流体动力学，称为“CFD”，是流体运动物理学的数学表达，即液体和气体。CFD计算机软件模拟真实的流体流动事件，例如模拟飞机机翼上的空气流动，或预测河道中溢油的流动。据说一小时玻璃中的沙子“流动”，因此多年来CFD计算机代码被用于模拟和预测颗粒以及流体的运动。

但颗粒是固体，而不是液体：想象一下，抓起一把沙子和一把水。Arena-flow解决了如何将固体颗粒运动的正确物理与（输送）流体结合起来的长期问题，从而产生了其独特的CPFD数值模拟技术。

CPFD数值技术的想法是在通用汽车公司，美国宇航局和奥本大学的帮助下孵化出来的。由于铸造不良的砂芯（例如铸造发动机缸体的情况下），砂型铸造行业多年来因金属铸造废料率高而困惑。Arena-flow软件（Arena是拉丁语为沙子）开发用于模拟沙子流入砂芯模具的流程，以帮助工程师确定为什么砂芯不能始终保持高质量。这是一个使用突破性CPFD技术可视化和理解这些问题的商业软件。

Arena-flow产品由铸泰（上海）信息技术有限公司代理商进行中国市场分销。

还是不相信？给我们具挑战性的砂芯，看看我们能做些什么。
