描述：

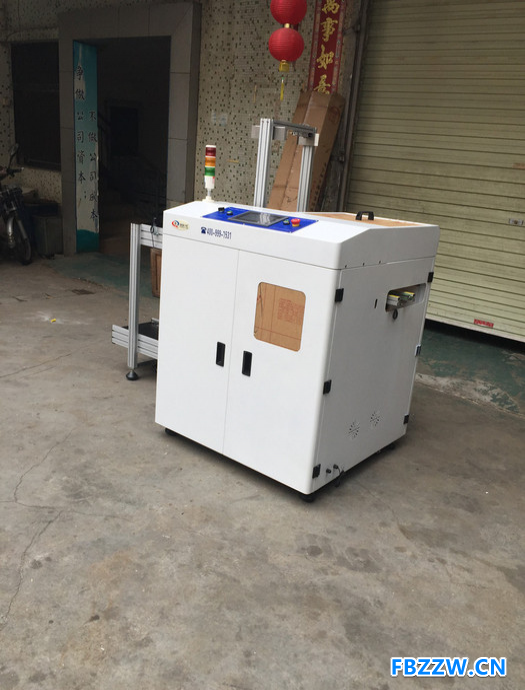

此设备为集料箱式推板与真空吸板于一体的上板机，用于SMT生产线上电路板的上板操作。

功能特点：

1. 框架推板和真空吸电路板两种功能。

2. 升降步骤可以分为四种类型（10、20、30、40毫米）。

3. PLC控制系统。

4. 人机界面控制面板，操作更简易。

5. 上下气动夹能确保料箱的位置准确。

6. 有效的设计能确保PCB不被推坏。

7. 可调节真空吸嘴的位置确保将线路板夹紧。

8. 兼容的 SMEMA 接口。



   技术参数：

   型号	QQXLD-250	QQXLD -330	QQXLD -390	QQXLD -460
   外型尺寸（L*W*H）	1600x950x1250mm	1915x1030x1250mm	2140x1090x1250mm	2140x1160x1250mm
   PCB尺寸（L*W）	50*50~350*250mm	50*50~455*330mm	50*50~535*390mm	50*50~530*460mm
   适应料框	355*250*563mm	355*250*563mm	460*400*563mm	535*460*570mm
   重量	Approx.180kg	Approx.200kg	Approx.230kg	Approx.250kg
   上板时间	Approx.6s
   料箱更换时间	Approx.30s
   料架升降步距	10，20，30，40mm或用户指定
   电路板最大容量	推板区：50pcs， 吸板区：放置高度240mm
   电源及电负荷	AC 220V （或用户指定），单相，最大300VA
   气压及气流量	4~6 bar, MAX:10L/min
   传送高度及方向	910±20mm (或用户指定)，左→右 或 右→左(选配)
   电路板厚度	MIN:0.6mm
   料箱数量	上输送机:1个, 下输送机:1个(或用户指定)
