一、 机器的用途

 本机适用于多品种，中、小批量的铸锻件及铆焊件的表面清理或强化，尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。

该机的主要特点是：

1、 本机采用了无地坑结构，安装方便，减少投资费用；

2、 结构紧凑、生产率高、清理质量好、工作安全可靠、运转平稳；

3、 吊钩具有自行升降、行走和室内旋转三种功能。

二、 主要技术参数

1、 清理室尺寸（长×宽×高）…………1500×1500×1700mm

2、 被清理件的尺寸（直径×高）………Φ1100×1400mm

三、 清理一钩工件需用时间：

3、

    铸  件…………………………………………7-15min

    铆焊件…………………………………………5-10min

4、 抛 丸 器（Q034Ⅱ)………………………………………2台

    旋转直径………………………………………Φ250mm

    转    速………………………………………2880r/min

   抛丸量……………………………………2×250kg/min

   电机功率………………………………………2×7.5kw

5、 所需弹丸直径…………………………………Φ0.3-Φ2mm

6、 提升机：

    皮带速度………………………………………1.23m/s

    斗    距………………………………………220mm

    提 升 量………………………………………18t/h

    电机功率………………………………………2.2kw

7、分离器：

      分  离  量……………………………………18t/h

      分离区风速……………………………………4-5m/s

      出风口风速……………………………………18-20m/s

8、吊  钩：

      吊钩载重………………………………………600kg

      自转速度………………………………………2.8r/min

      电机功率………………………………………0.8kw

9、首次弹丸装入量………………………………400kg

10、全机所需通风量……………………………2800m3/h

11、机器总功率…………………………………24kw左右

12、机器外形尺寸（长×宽×高）………1600×1600×4500mm

三、工作原理与结构特征

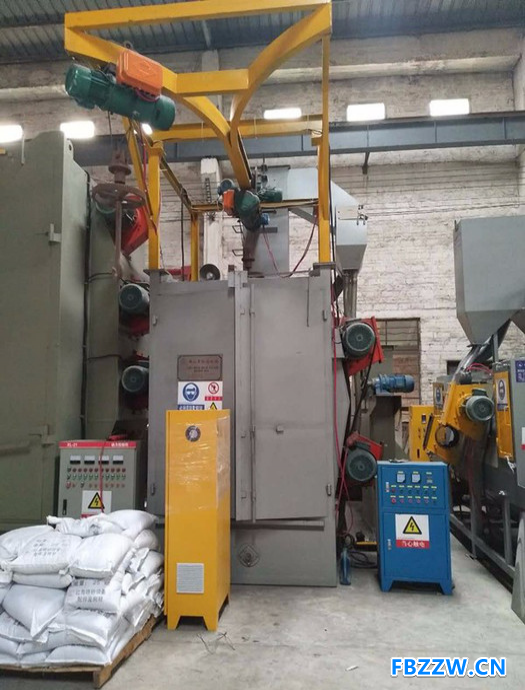

 机器的结构如图所示，由清理室、大门、轨道、吊钩、提升机、供丸系统、分离器、抛丸器、地基和除尘器、电气系统等组成。其主要部分分述如下：

1、 清理室：

    清理室为铆焊结构，为了使抛射出的弹丸能有效地抛射到被清理工件的表面上。安装抛丸器一侧的壁板倾斜一角度，室内在抛丸器所对的面及室顶设有金属保护板，其它处敷设有橡胶保护板，以保证室壁不被弹丸破坏。

2、 大门：

大门为双扇对开，为安全起见，抛丸器停止。方能打开大门。

3、 吊钩：

 吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升降由葫芦完成，吊钩在室体内部的旋转由减速装置完成。

4、 提升机：

 本机采用平皮带传动的斗式提升机，其落料形式采用离心重力式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未进入溜管前，有堕落返回，则应调节螺栓调整带轮所处的高度，当机器因丸量过多或有大块物料被别住时可打开下罩底部处的盖板进行清除。

5、供丸系统：

 弹丸流量的多少以闸门开启间隙大小来控制，而闸门开启间隙的大小是通过电磁铁行程的调整，从而使弹丸流量与抛射量大致相等。

6、分离器（如图）

 采用BE型分离器，具有良好的分离效果和较高的生产率，对提高叶片寿命有积极的作用，分离器正常工作时，弹丸流落不应有缺口，如果不能形成满落帘，应调整重锤，直至形成满落帘，以得到良好的分离效果。

7、抛丸器

 抛丸器主要由叶轮1、叶片2、分丸轮3、定向套4、罩壳5、电机6等主要零件组成。分丸轮固定在电机轴与叶轮一起旋转，定向套则由定向套固定在护罩体上。

若转动定向套则可改变弹丸的抛出方向，定向套窗口的角度大小，决定弹丸的径向散射角，弹丸的径向散射角一般为60°左右。

弹丸抛带呈橄榄状，如下图所示：

抛射弹丸分布示意图

   现将抛丸器主要零件分述如下：

  （1）叶片

    叶片在迅速旋转的过程中，靠离心力的作用固定，不需任何固定装夹具。拆卸叶片时，只须轻击叶片外端便可将叶片卸下，拆卸8片叶片只需10—20分钟。另外，本系列抛丸器还能在拆卸叶片的同时检查分丸轮及定向套的磨损情况。如发现叶片磨损严重，应及时更换，其对称的两叶片之重尽量相等，以免叶轮运转时有较大振动。

  （2）定向套

定向套是易损件的零件，当其矩形窗口磨损5毫米左右后，须从刻度指线往后转5毫米（按叶轮旋转方向），如再磨损5毫米左右，则再向后转5毫米，继续使用，当窗口磨损15毫米以上时应更换，否则弹丸的径向散射角将增加加快护板的磨损，降低清理效果。

         定向套的磨损情况

（3）分丸轮

    分丸轮是易磨损零件

    分丸轮外径磨损后小于15毫米以上时应更换，如继续使用，则弹丸的径向散射角同样增大，加快护板的磨损，降低清理效果。

四、润滑系统
