空心铜线切割机用于落料机下料后的定子线圈空心铜线切割锯头，可实现封闭切割，同时切割过程中具备吸掉铜屑的功能。

主要包括框架、切割机构、除尘系统和电气控制系统。框架用于固定锯头机其它部件，放置在地面上，底脚安装有高度可调式的撑脚用于调整框架高度，通过调节可调撑脚使切割工作面与锯头机旁边的工作台保持同一高度。切割机构用于铜线切割。除尘系统配置吸尘接口、铜线废料盒和防护罩，避免铜线飞到周围环境中。锯头机具备工件自动压紧、切割和吸尘功能，设计上安全可靠。

设备用于铜线切割下料，加工工件的参数如下：

1)工件：空心铜线

2)单根空心铜线规格：高度4mm～7mm，宽度6mm～16mm。

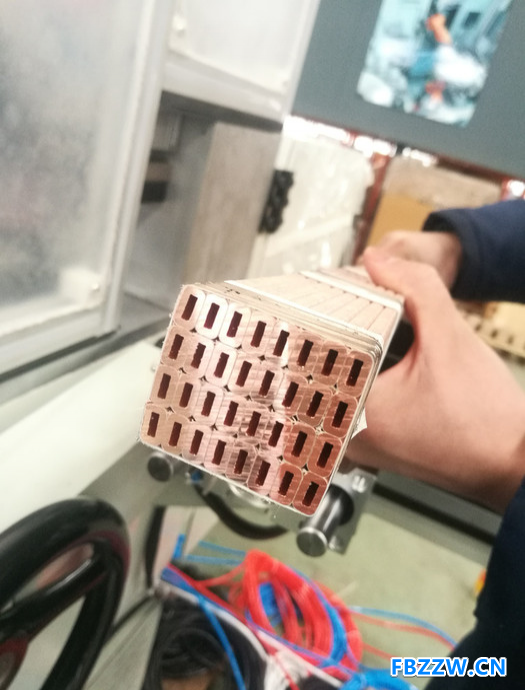

3)切割时空导数量至少能达到8（排）×4（列）=32根；

4)小截面24mm（宽）×32mm（高），大截面至少能确保64mm（宽）×56mm（高）。

设备特点

1.使用废料小车收集铜线头，封闭安装，废料收集方便。

2.封闭切割，切割过程中通过吸尘器吸掉铜屑，保护环境不受污染。

3.专用变频锯片电机，运转平稳，转速1500至6000转/分钟可调，锯铜专用锯片，切割端口平整、无明显毛刺、无铜屑粘结、无明显翻边。锯片更换方便。

4.支腿高度可调，铜线放置平面的高度在850至970mm范围内可调整。

5.具有定位指示激光灯和U形定位框，通过气缸铜线束自动夹紧在U形定位框中，通过摇动定位框微调手轮使铜线束纵向微调位置，使标记线和激光光斑对齐，切割位置可以控制在±1mm。

6.设备具备安全防护措施，设计安全拉门，采用双按钮启动，防止操作人员误操作。

7.锯切部位通过透明玻璃与外界隔离，既方便观察，又不会有飞溅伤人。

8.设有铜线压紧到位反馈装置，保证在铜线压紧未到位的情况下切割动作不能执行，实现电气连锁保护。
