斗式提升机用来垂直提升经过破碎机的石灰石、石膏、熟料、干粘土等块粒状物料以及生料、水泥等粉状物料。根据料斗运行速度的快慢不同，斗式提升机可分为：离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，比重较大的，磨琢性大的物料，如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料，普通胶带物料温度不超过60°C，夹钢绳胶带允许物料温度达80°C，耐热胶带允许物料温度达120°C，环链、板链输送物料的温度可达250°C。

产品概述：

NE板链斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、石灰石、干粘土、熟料等。该物料提升机是引进国外先进技术而研制开发的新型产品；NE型板链斗式提升机为流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料，其链条材质与th环链提升机的材质相同，都是采用优质合金钢锻造而成，耐磨而可靠。驱动部分采用硬齿面减速器，主要技术参数符合机械部标准。

NE型板链斗式提升机采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此功率损耗少，噪声低，寿命长，可以相比高效斗式提升机了

NE型板链斗式提升机主要工作部件特点:

1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。

a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；

b、采用较低的链速度(0.5米/秒)；

c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料。

斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点提升机适用于各种粉末状、细粒和粗粒物粒的垂直输送。可广泛应用于饲料、面粉、食品化工等行业如：水泥、石块、砂、粘土、矿石等

驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。提升范围广，这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。运行可靠性好，先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

斗式提升机结构：

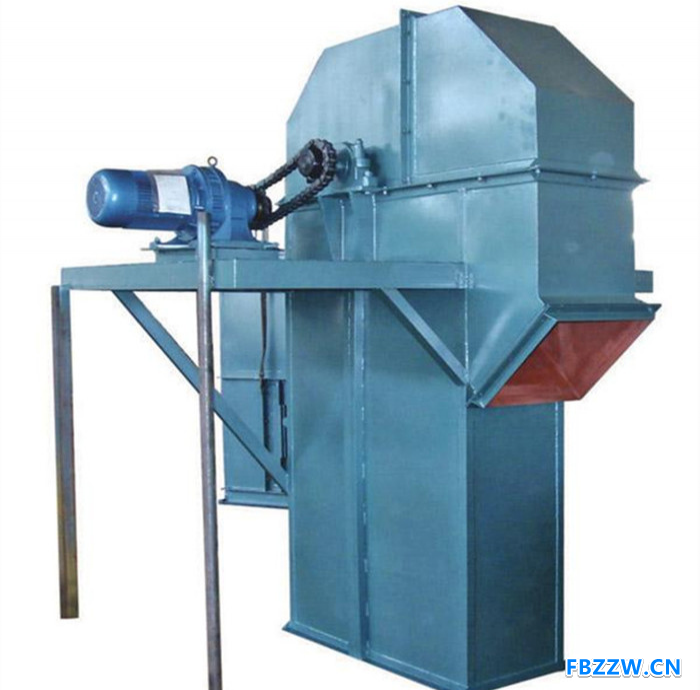

1、斗式提升机机首部件：它由上部机壳，主动轴部件，减速机、连轴器、电机等组装成一体。

2、斗式提升机中部机壳：根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。

3、斗式提升机下部部件：它由底部机壳，从动轴部件及张紧装置结成一体。机壳侧面有门可以打开，对其内部进行检查如清扫。

4、斗式提升机链条及料斗：链条为圆钢焊接环链。料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。

斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点提升机适用于各种粉末状、细粒和粗粒物粒的垂直输送。可广泛应用于饲料、面粉、食品化工等行业如：、水泥、石块、砂、粘土、矿石等。

一、斗式提升机适用范围

 斗式提升机用来垂直提升经过破碎机的石膏、熟料、干粘土等块粒状物料以及生料、水泥、等粉状物料。

二、斗式提升机的输送工作原理

  料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。
