信息概况
-
价格：￥26800.00/件
-
起订：1件
-
供应：10件
-
发货：3天内
产品简介：

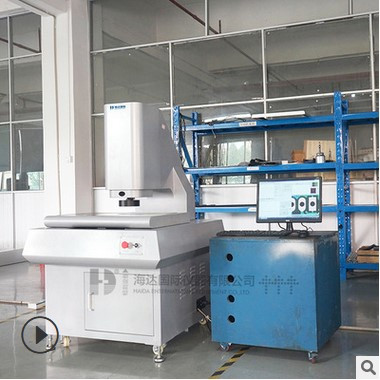

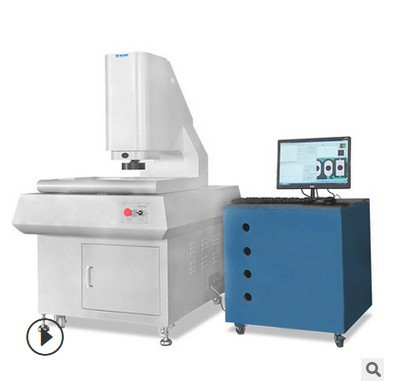

全自动光学影像测量仪工作原理：被测工件（置于工作台上）由LED表面光或轮廓光（在底座内）照明后，
经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像，再通过S端子传送至计算机及显示器上，软件在
显示器上产生的视频十字线为基准，对其进行瞄准测量，通过工作台带动光学尺与在X、Y方向上移动，取
空间各点坐标值，由转接卡至计算机，对测量坐标值进行编程自动几何运算，完成各种数据自动测量和数据
自动采集工作。适用于飞机异性零件、军工小零件、手机零部件、新能源电池、PCB、FPC、液晶面板、模
具以及精密五金的检测和设计开发。
技术参数：
仪器型号 | HD-U3020CNC |
测量行程（mm） | 300x200x200 |
外形尺寸（mm） | 760x600x1100 |
玻璃承重（kg） | 30 |
仪器重量（kg） | 280 |
测量精度 | X,Y：（3+L/200）μm Z：（5+L/200）μm |
重复精度 | 3μm |
光栅尺分辨率 | 0.001mm |
CCD | 1/3″高分辨率彩色摄像机600TV线（SONY芯片） |
镜头 | 0.7～4.5X高清晰手动卡位变倍镜头 |
放大倍率 | 34～220X |
工作距离 | 92mm |
测量软件 | YR-CNC |
电机 | 200W伺服电机 |
上光源 | 6环8区表面环形LED冷光源，亮度可调 |
下光源 | 平行光路设计，无极连续可调LED冷光源 |
导轨 | 高精密V型导轨 |
操作方式 | 程序控制+摇杆 |
电源 | 220V（AC） 50Hz |
备注：根据客户需求，可特殊定制。
环境要求:
1、工作温度：18℃～22℃(可保证精度)。
2、工作电压：220 V ± 10%。
3、用电设备要求接地可靠：接地电阻小于4欧姆。
