UG模具设计，汽车模斜顶机构的设计思路，自学必看

汽车模在模具行业里面算比较复杂的模具了，汽车模斜顶跟普通的斜顶设计方式不一样，下面我来给大家介绍汽车模斜顶机构的设计思路

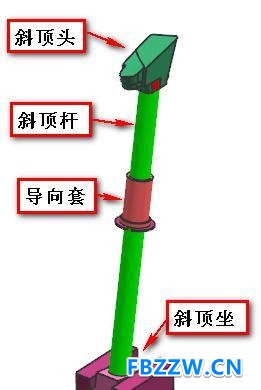

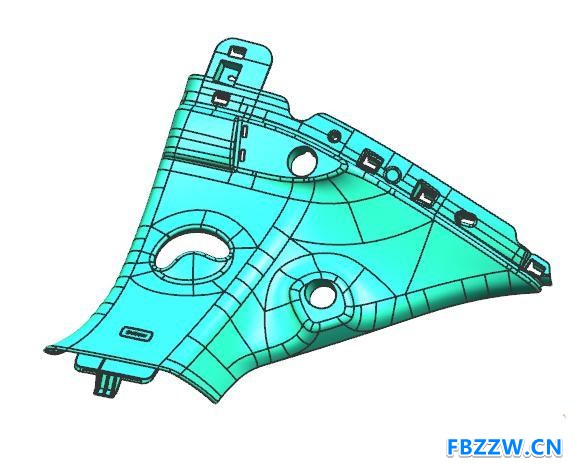

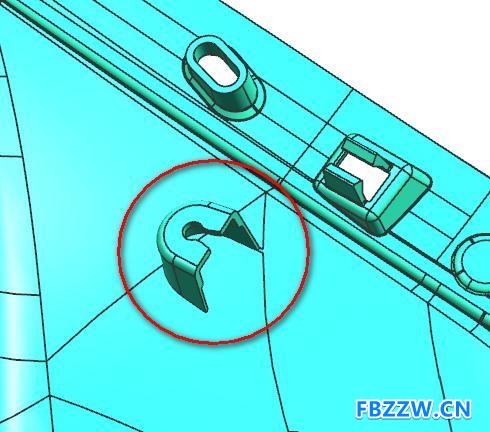

1.汽车产品的内扣一般都很长，所以斜顶的行程非常大，顶出距离非常高，所以斜顶

机构常由以下部件组成

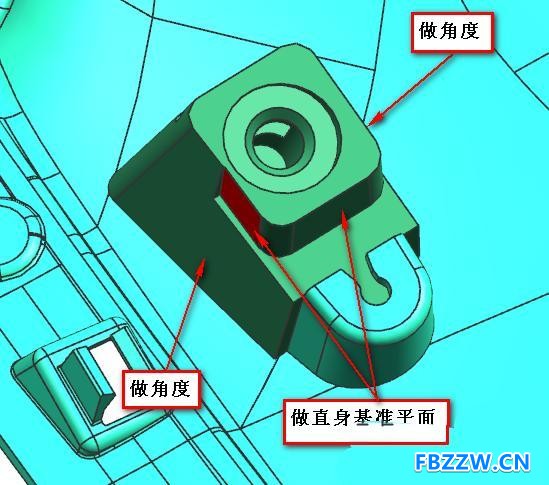

2.斜顶头的设计：

斜顶头两侧必须做角度（3-5度），防止斜顶摩擦烧死，且必须做两个基准平位，

方便加工

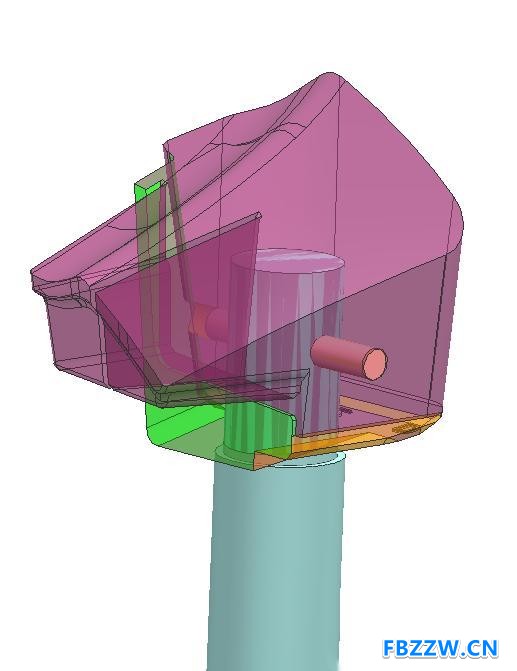

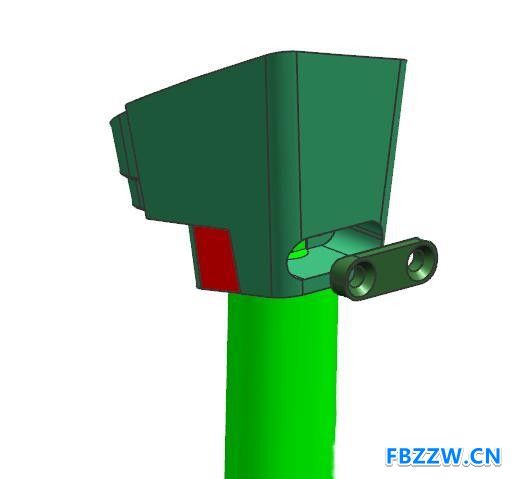

3.斜顶头与斜顶杆连接方式可用压板连接，锁螺丝，还有一种用销钉连接，如图所示：

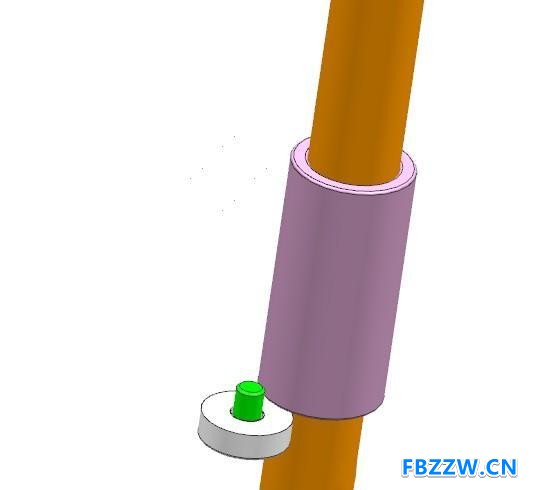

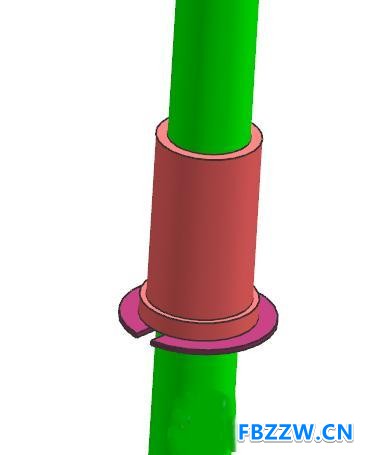

4.导向套的固定方式可以用卡簧固定在B板上，还可以用垃圾钉压住固定，如图所示

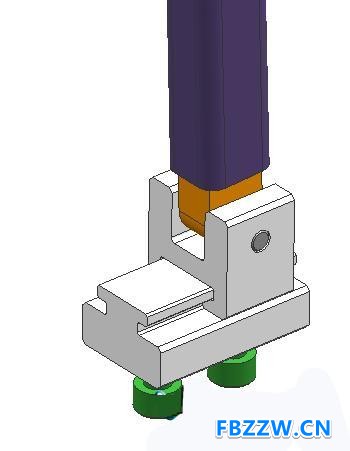

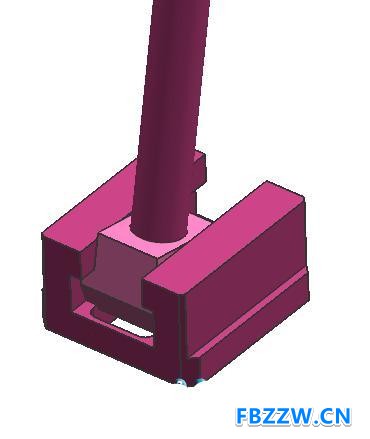

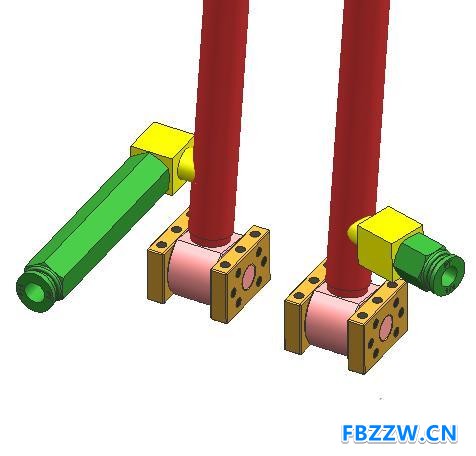

5.汽车模斜顶座有很多种类型，如图所示

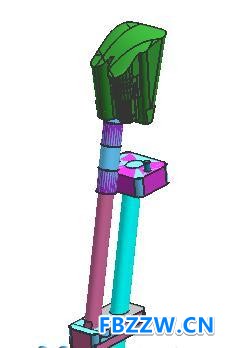

6.当产品倒扣很长时，斜顶角度超过了15度，斜顶机构就要设计成双圆杆斜顶类型，

如图所示
