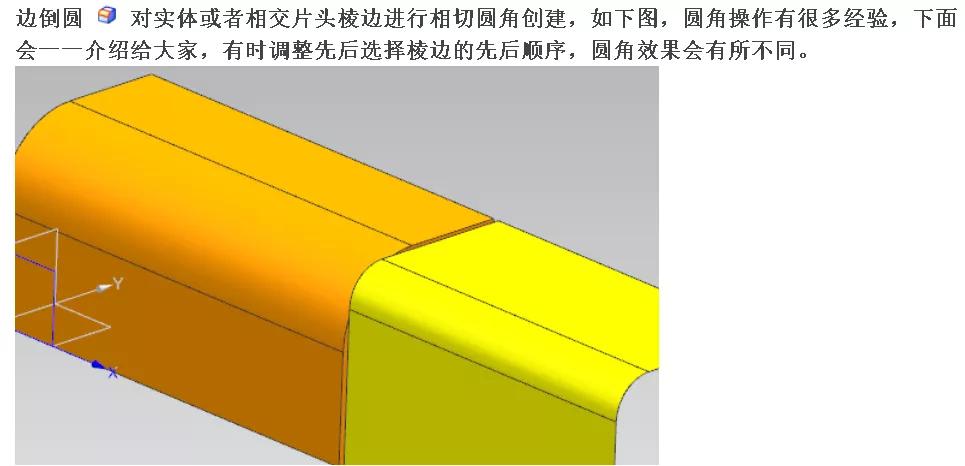

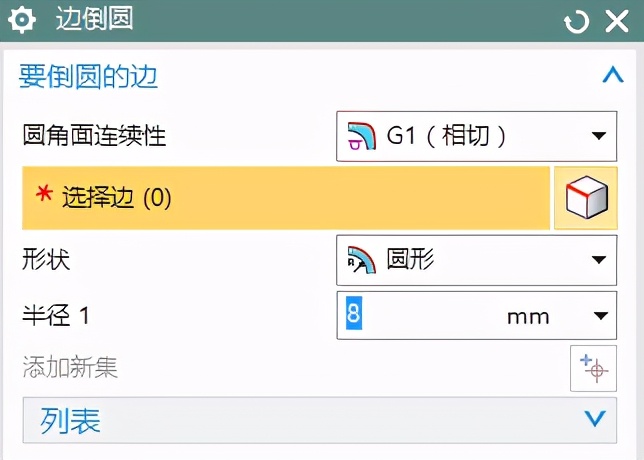

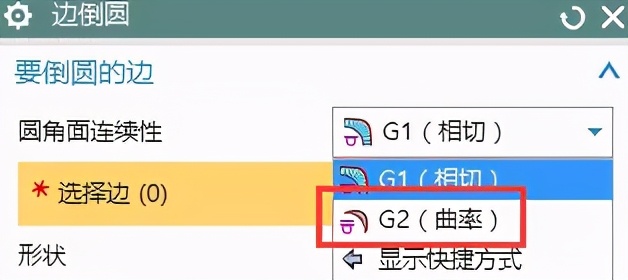

边倒圆创建时，直接选择相交的棱边即可，设置半径，在NX10中又添加了一个G2曲率，这个选项是调整圆弧曲率的在常规建模中很少用到

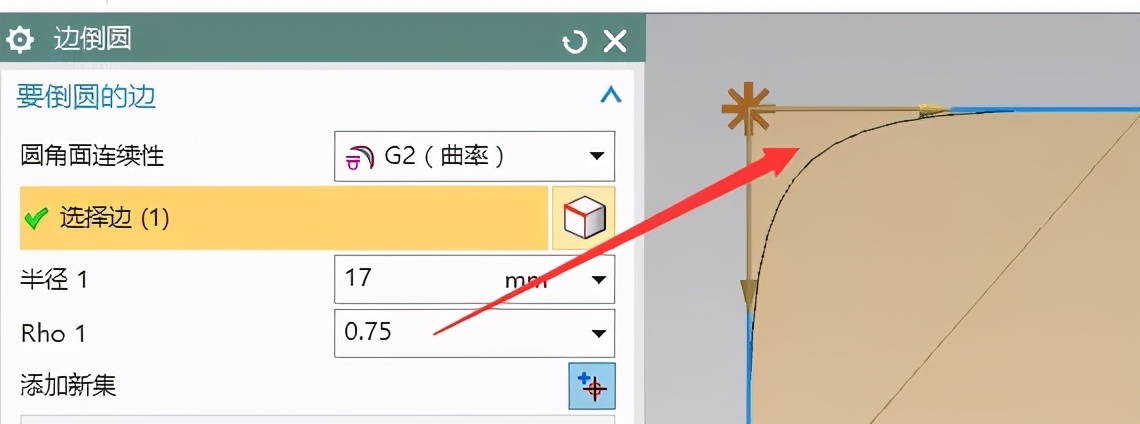

曲率状态下，调整rho数值，可以看到圆弧的曲率发生改变，这个命令可能倾向于曲面建模，后续讲解主要围绕相切情况。
经验一：

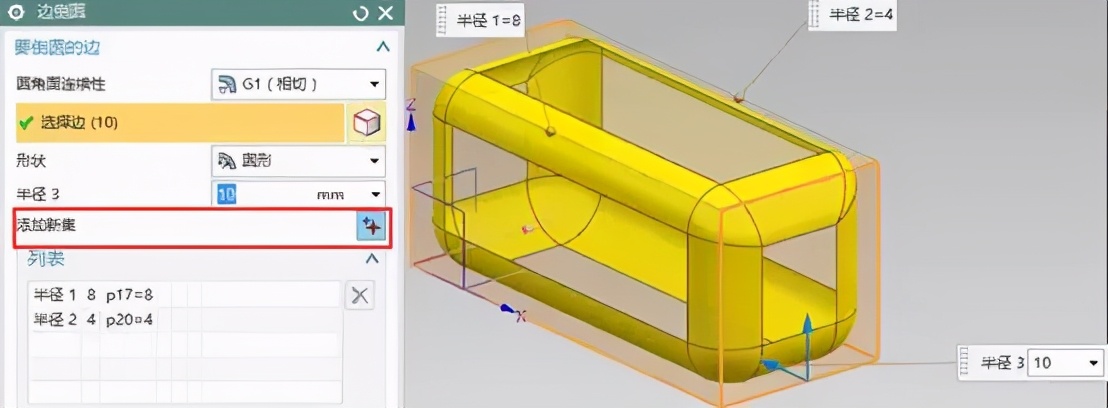

添加新集，在一个实体上可以对不同的棱边做出不同半径的圆角，相同半径的棱边放到一个集合里，再新建另一个半径，再选择相应的棱边。这些棱边之间最好不要有相交部分，如果在一个部分，棱边多，相交多，大家就要小心去选择棱边，有时最好不要把棱边放到一起选择，而要分开，一个棱边确定一次，倒多次圆角。
修改的时候，直接点击相应的半径集合，进行修改，添加棱边直接选择，删除棱边，按住shift键点选要删除的棱边即可。
经验二：

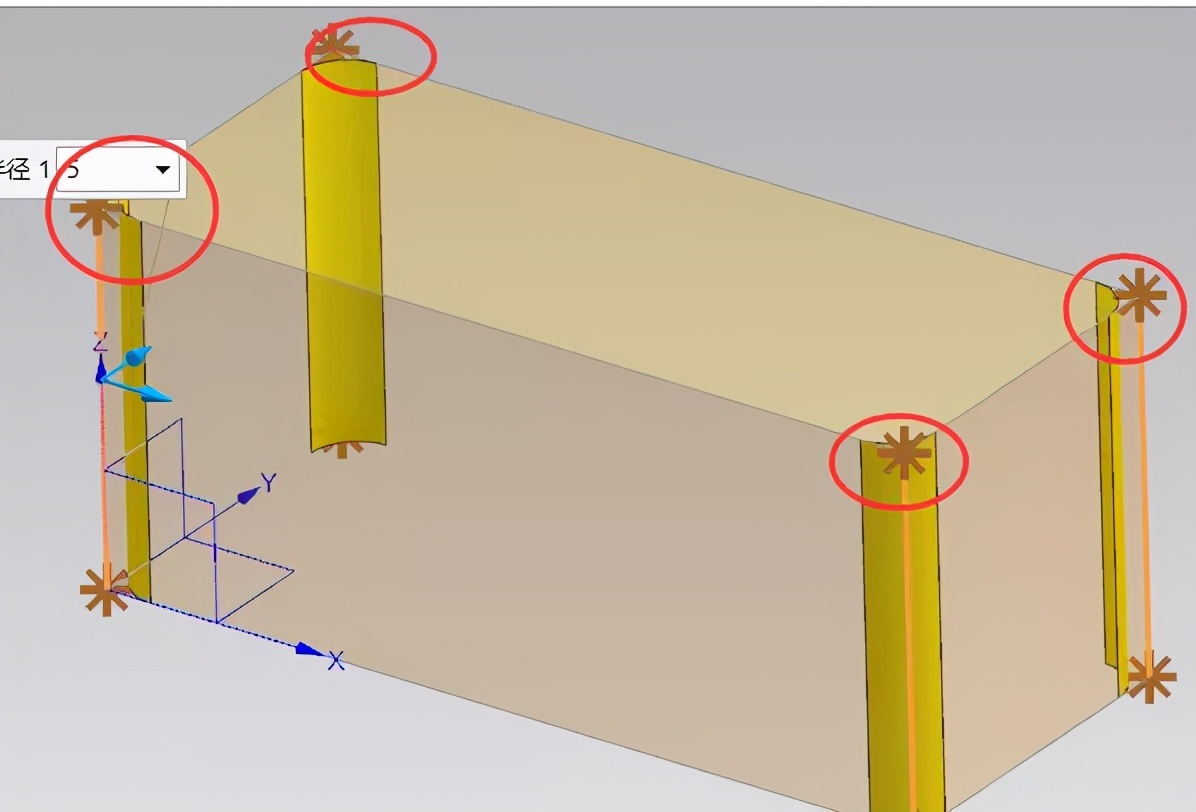

倒圆角的时候，要先倒拐角位置棱边，使这些尖点位置变成相切的圆弧棱边

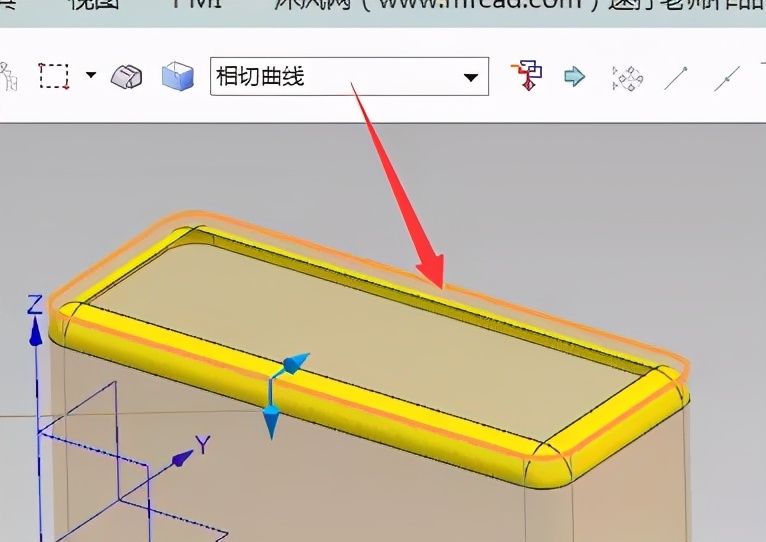

确定后，再倒相切棱边，一般情况下，圆角默认的棱边选择方式为相切曲线，只要选择一条棱边，与这个棱边相切的棱边，则会一次选择上，完成圆角，因此，要先将棱边变成相切，这样减少选择棱边次数，降低出错几率，有时棱边过于复杂的时候，使用相切曲线可以防止漏选棱边的情况。不想从事底层工作，想摆脱现状，想学习UG编程，可以找UG编程莫莫学习CNC数控。

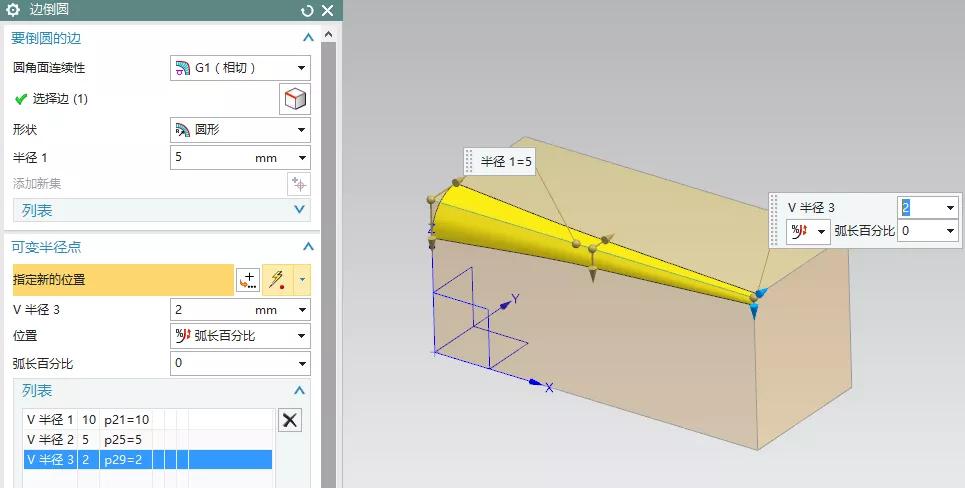

特殊使用一：变半径
一个棱边上，设置不同的半径点位，实现不同半径圆角，直接捕捉点位，或者设置百分位置或者切换到弧线长方式，一般情况很少用到。

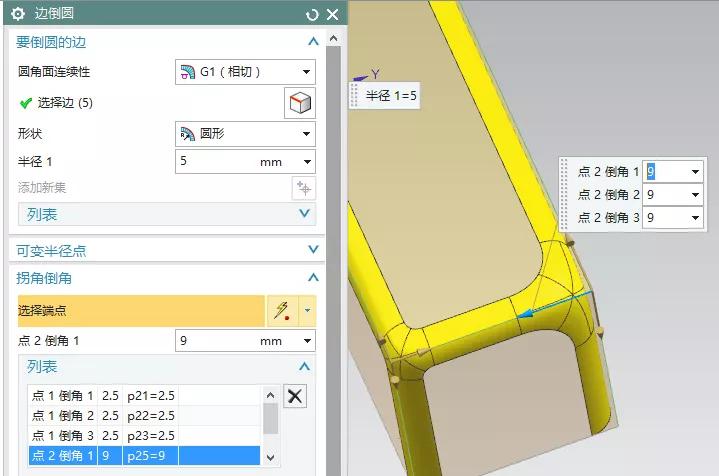

特殊使用二：三边角点选择进行常规圆角，切换到拐角端点，点选三边交点，可以在绘图区域，修改修改长度，从而看出拐角处半径发生改变。
