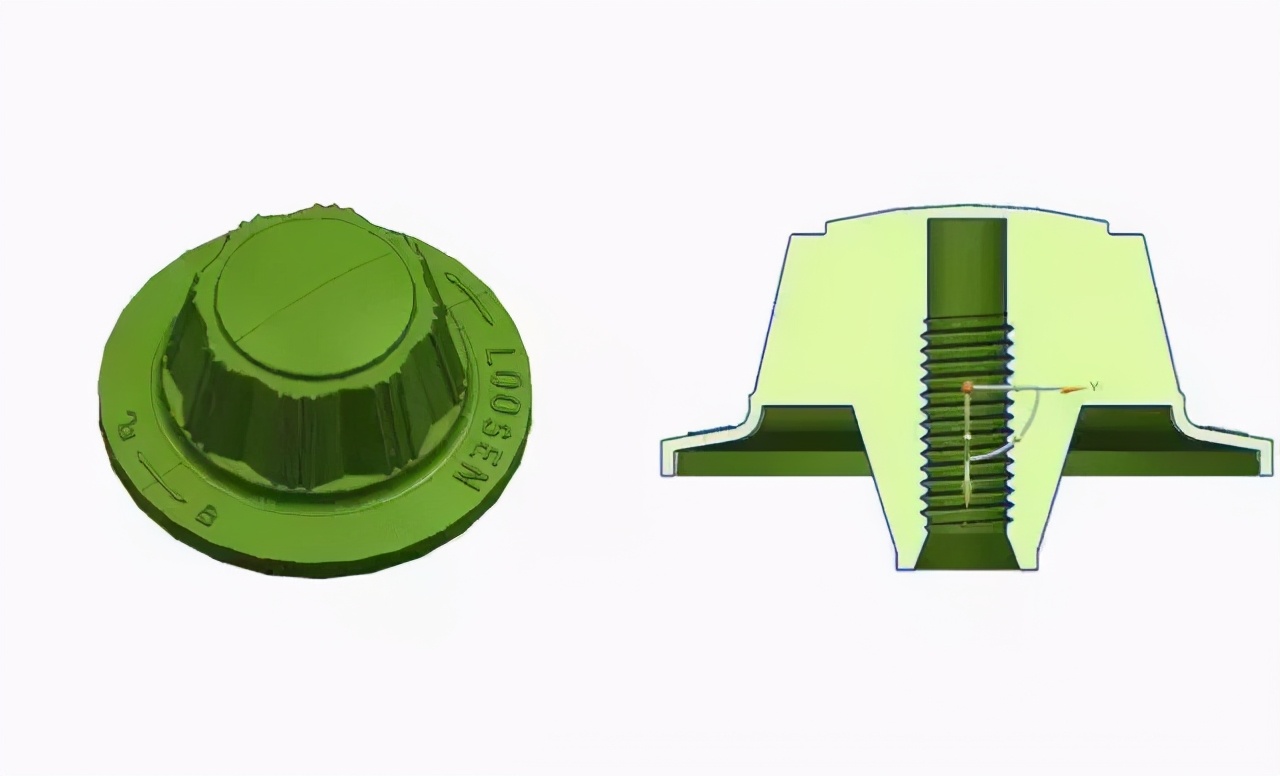

很多用户不懂，但是如果做为设计师再不懂内螺牙产品是如何脱牙的，如何设计脱牙机构那就有点说不过去了，下面我就先来介绍一下 常用的脱牙机构，
1.脱牙机构的动力

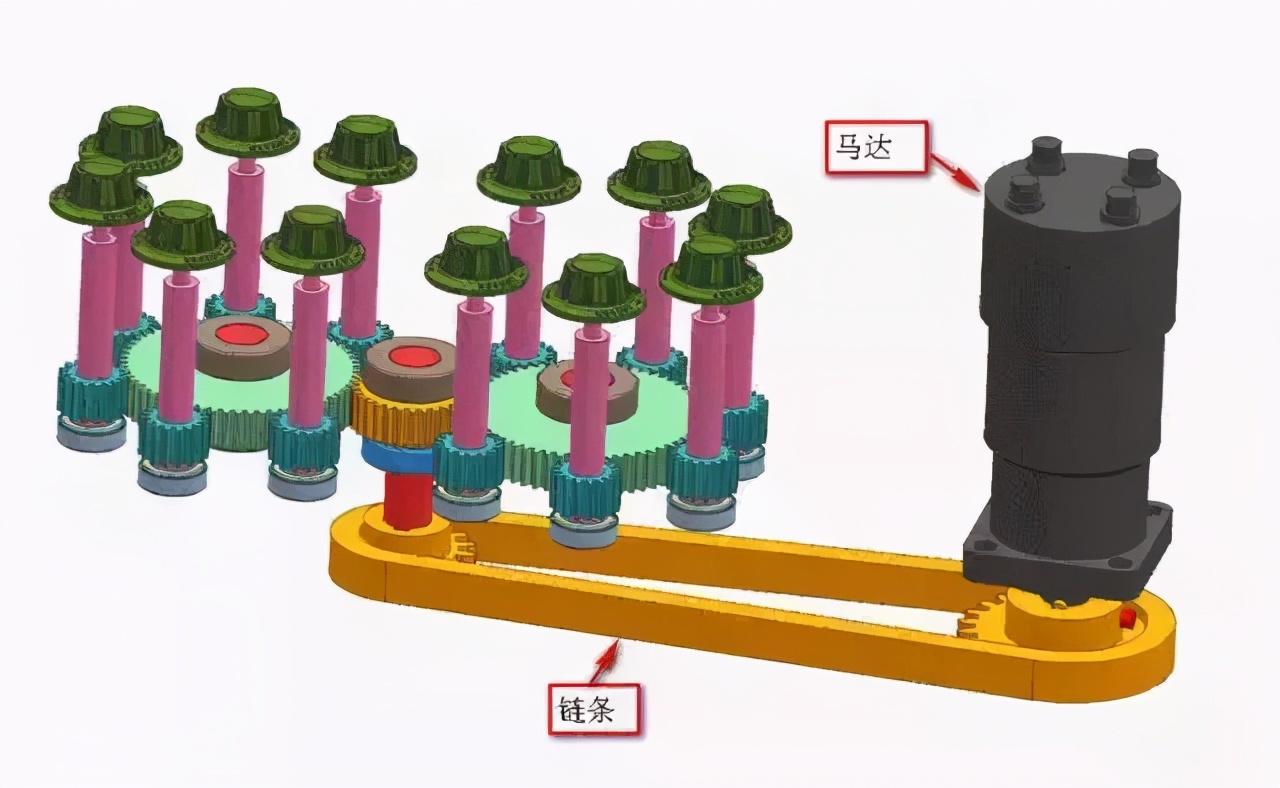

（1）脱牙机构的动力可以用马达带动，马达头部装一个齿轮，通过链条带动

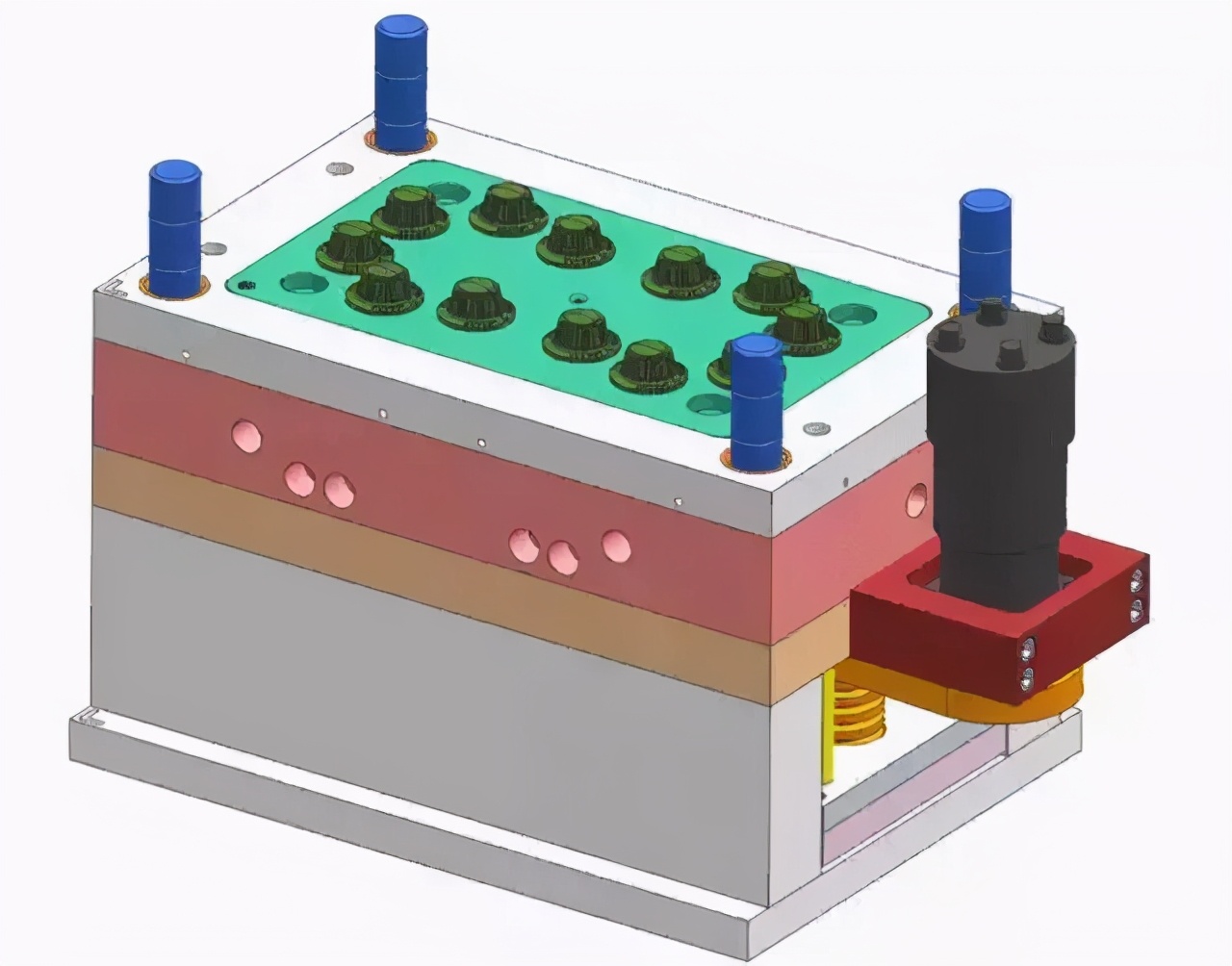

（2）马达的安装位置，可以固定在后模部分的天侧上，如下图所示

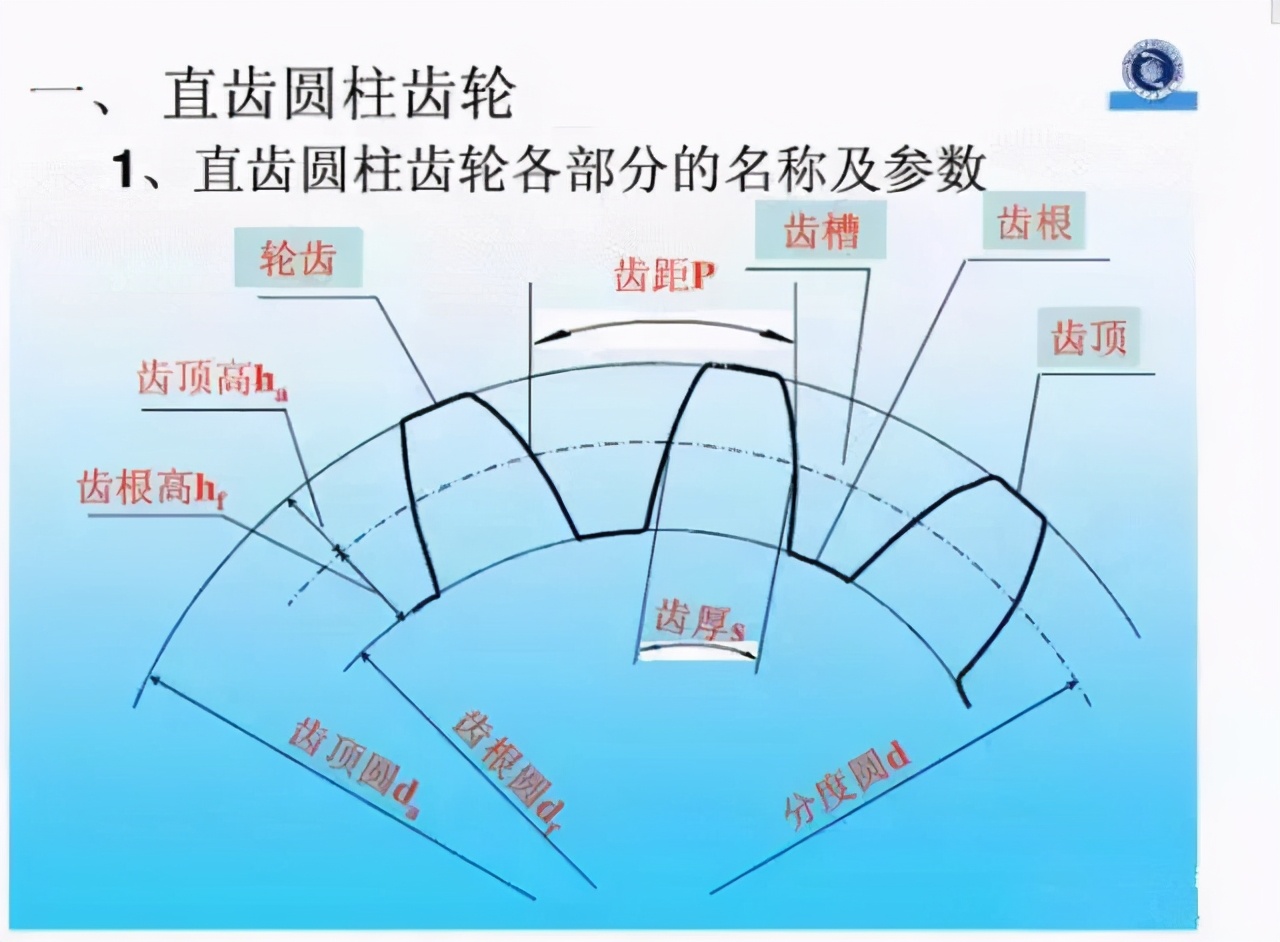

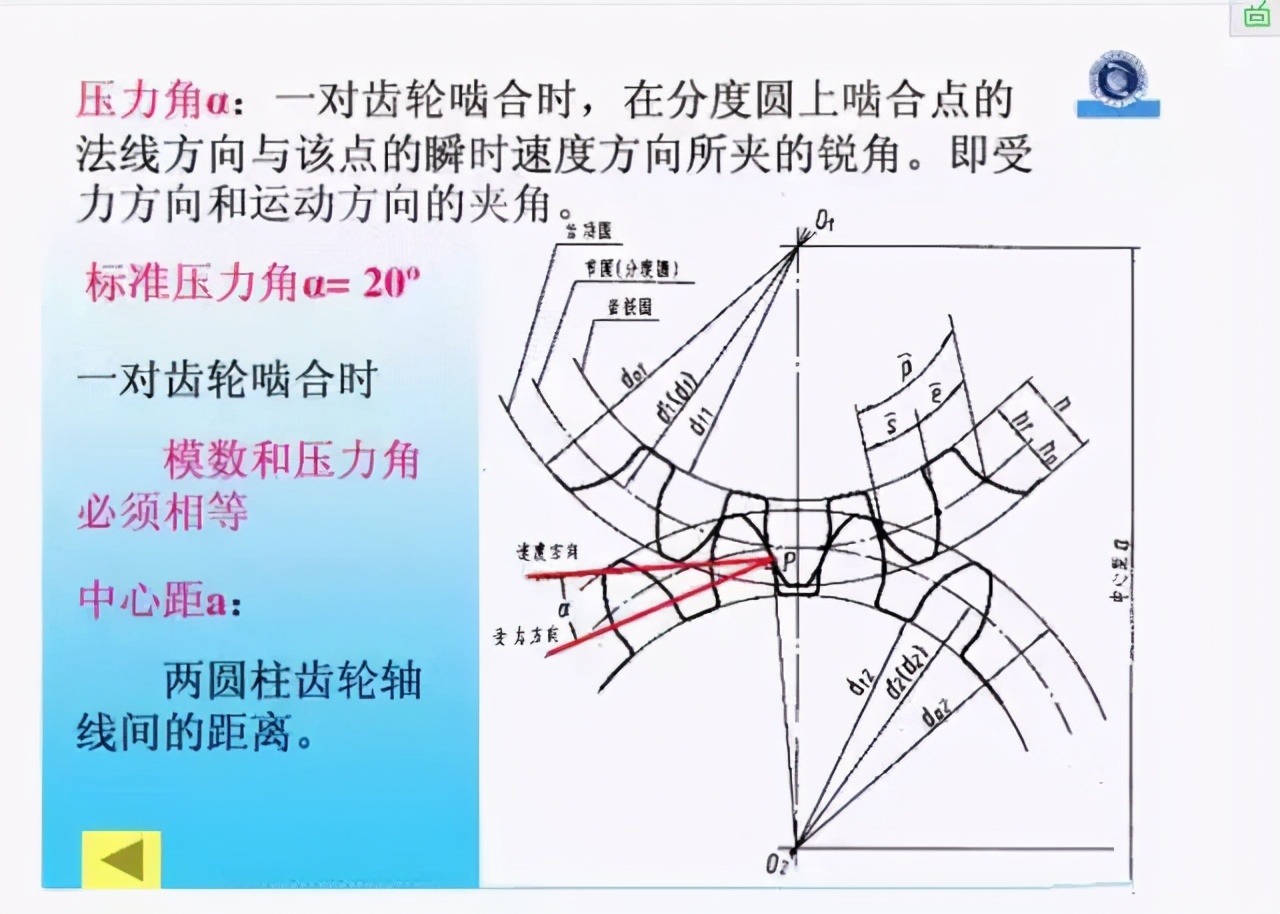

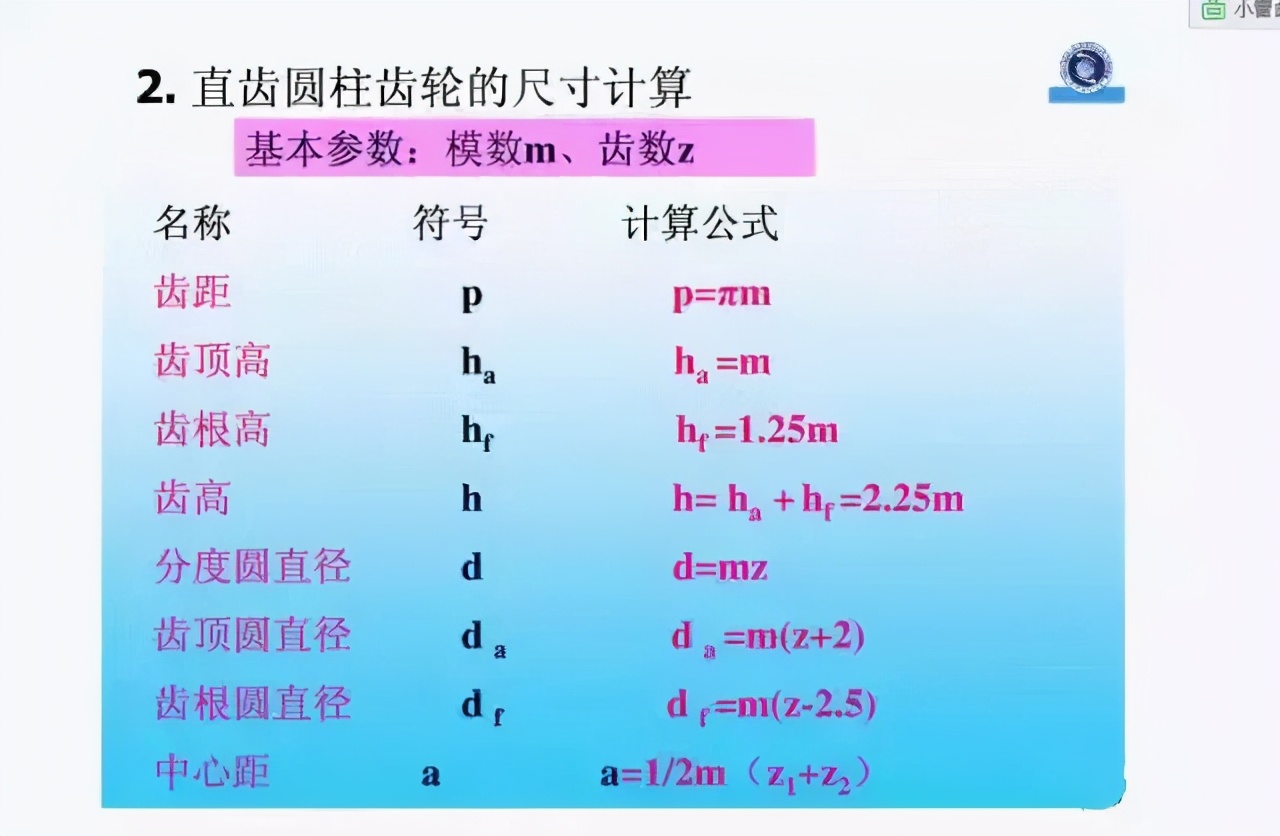

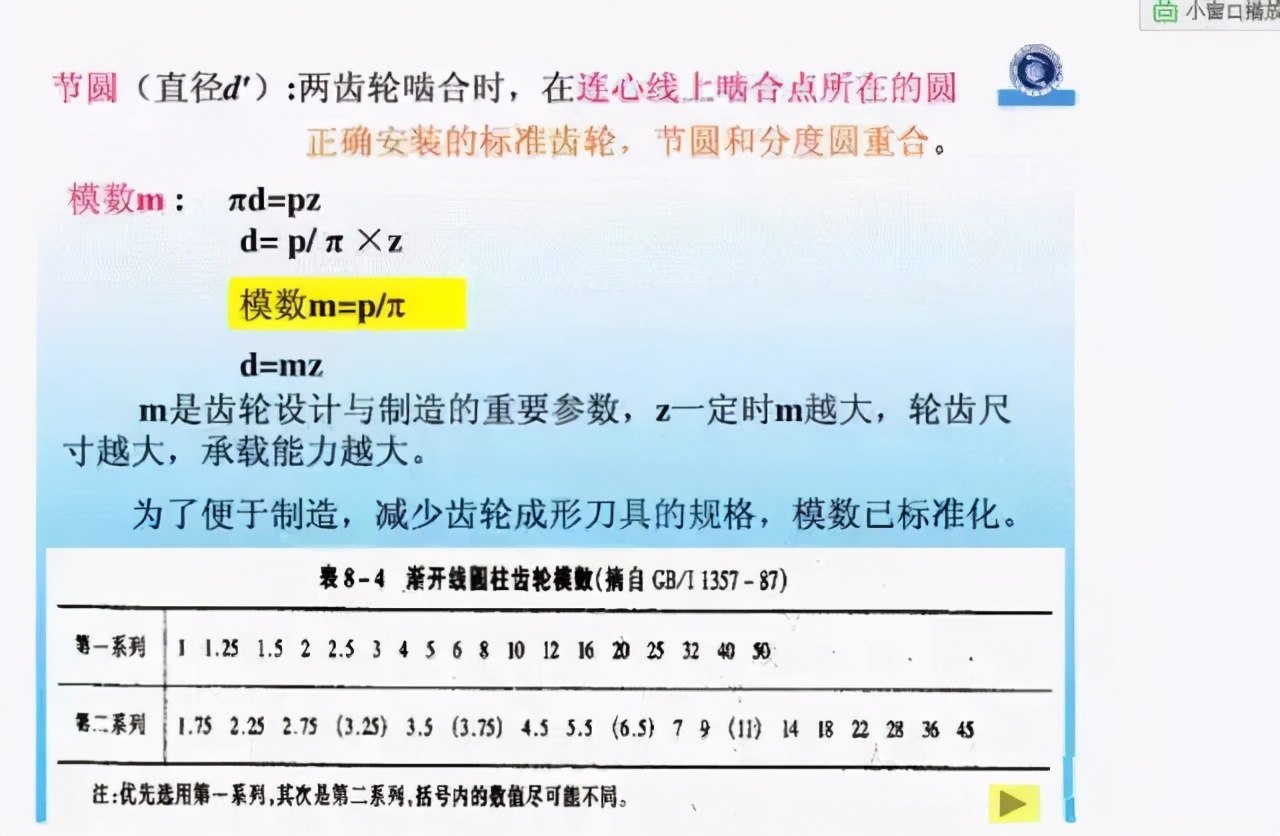

2.齿轮的捏合是要通过计算才得到的，计算的方法如下图所示

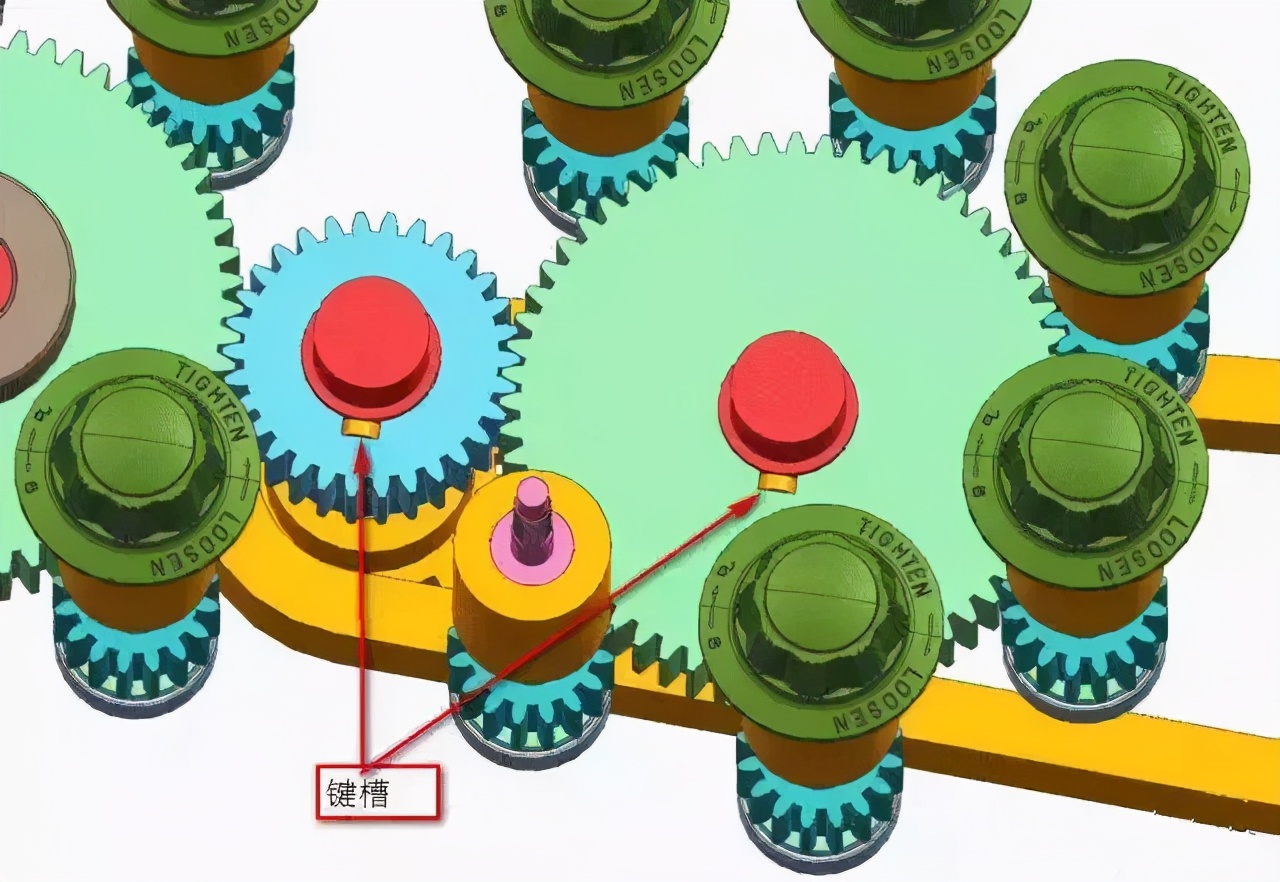

3.轴承设计时，要注意设计键槽与齿轮配合做定位，如下图所示
4.脱牙机构原理：马达头部安装齿轮，通过齿轮带动链条，链条带动中间的轴承，轴承齿轮带动两个大齿轮，大齿轮与产品上的轴承齿轮捏合，旋转将产品上的内螺牙抽离出来
