UG表达式如何使用

UG中经常绘制一些图形，今天我们就来看看UG中使用表达式或者函数来绘制图形的教程，很简单，需要的朋友可以参考下。

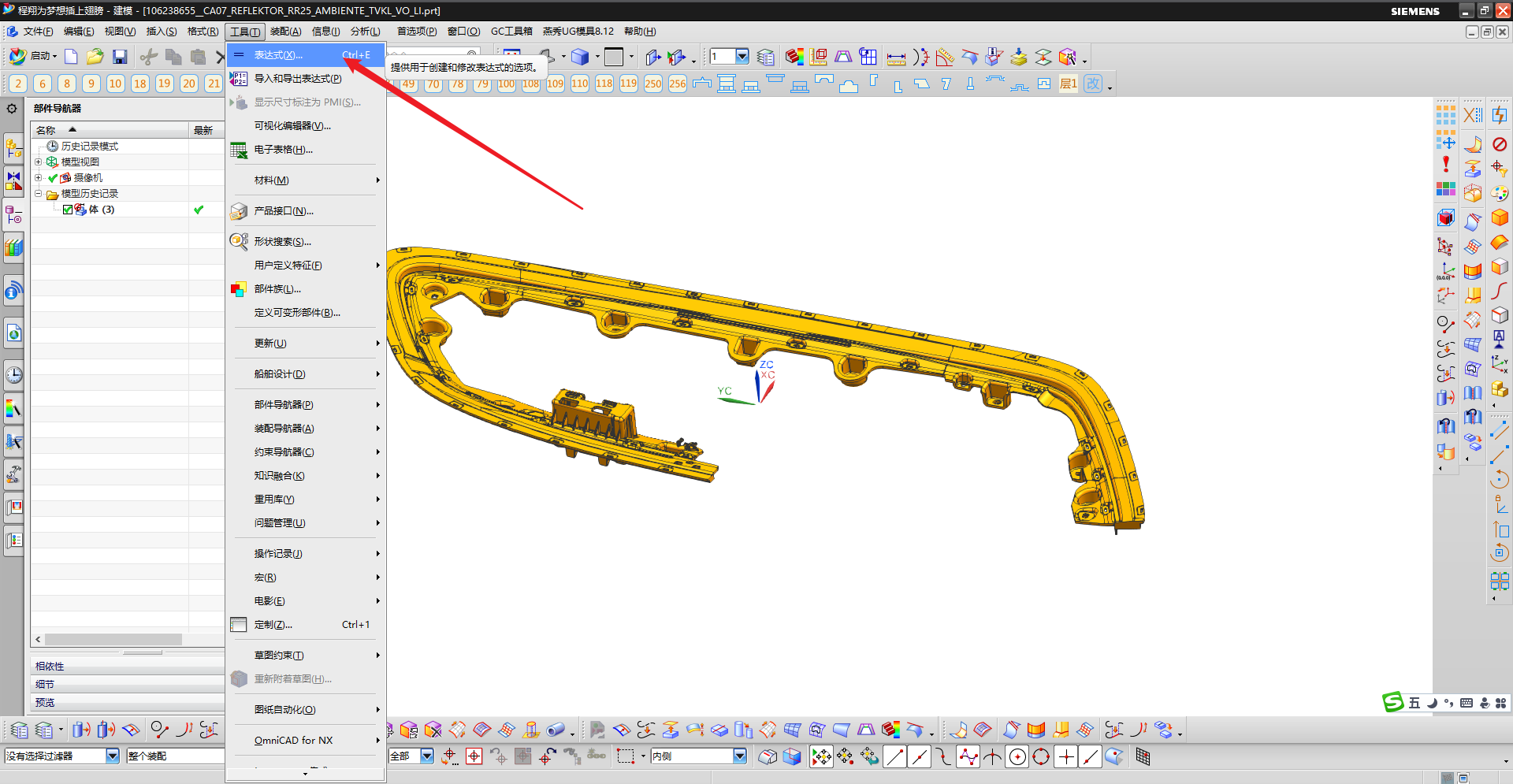

工具——表达式

定义变量名称、公式、单位。变量值UG会根据公式自动求解表达式可以用来画规律曲线、可以在所有需要输入数值的地方填入，在参数化建模中特别有用。

例如，用表达式画一个直径为20，长度为1.5倍直径，两头外圆倒角为C1的轴，可以这么操作：

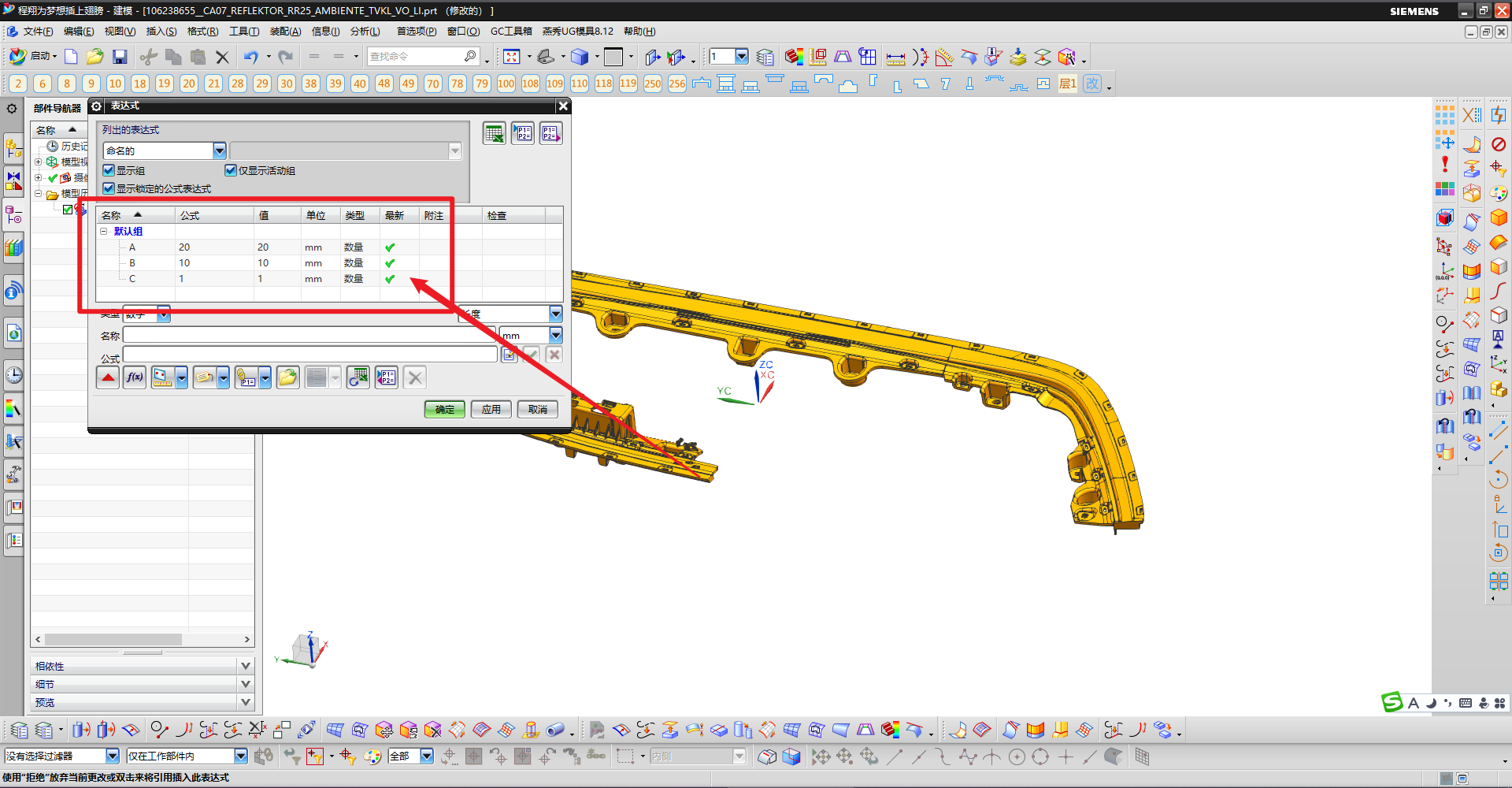

1、打开表达式，定义变量A=20(mm)，B=10(mm)，C=1(mm)

2、可以进入草图，画一个圆，直径尺寸约束为A，完成草图

3、选择草图曲线，拉伸，起始0，终止B

4、两端倒角，直接输入C；
