CAD中利用多段线可以快速绘制一个箭头,具体步骤如下:

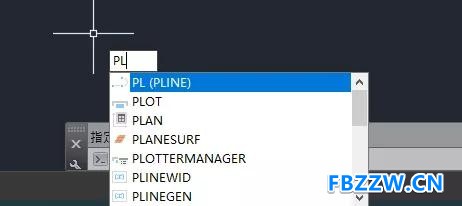

1. 执行多段线【命令PL】,按下空格
2. 鼠标指定起点,单击一下左键,再输入命令【w】,按下空格

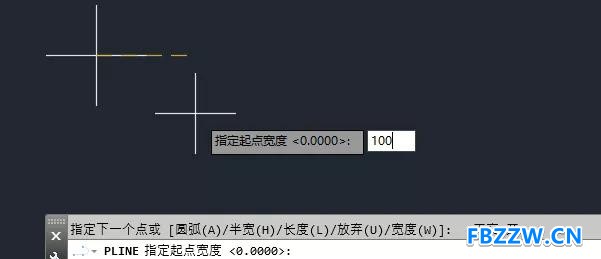

3. 输入箭头直线段的宽度,指定起点宽度这里我们以100为例,输入100后空格
4. 指定终点宽度,再输入100后空格
5. 鼠标指定这个直线端的端点,然后再输入命令【w】,我们来指定箭头的宽度
6. 输入合适的宽度500,按下空格
7. 再输入0,按下空格
8. 最后指定箭头的头部即可
