很多小白打开CAD，拿起鼠标就开画。这样迅速上手操作对快速掌握CAD很有帮助，不过这几个基本设置还是必须知道的！

图形单位的设置

命令：UNITS

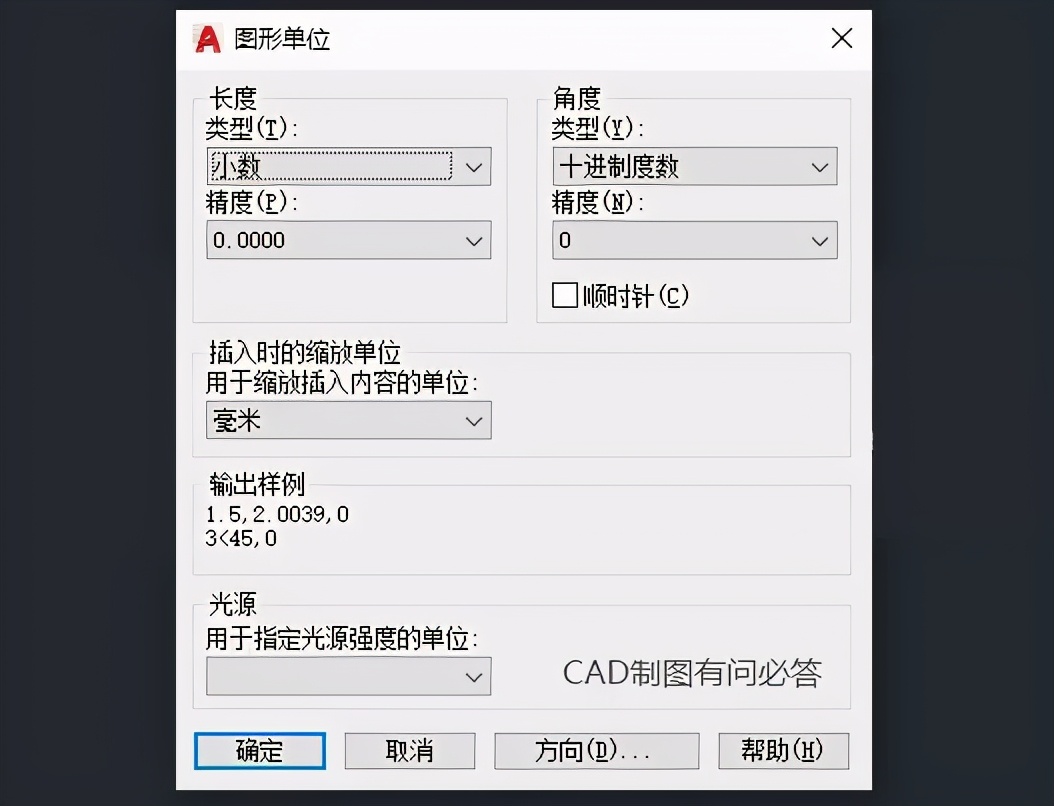

此对话框用来设置我们绘图的单位和角度，CAD中默认单位是毫米，我们画图也都用毫米画图。

其中【长度】和【角度】用来设置我们测量的长度和角度当前单位及其精度。

【插入时的缩放单位】用于设置插入到我们当前图形中的块和图形的比例。例如源图或块是用英尺绘制的，要插入我们现在的毫米制图，利用这个就能让它们正确匹配！

【输出样例】给我们预览设置好的单位和角度长什么样。

【光源】控制当前图形中光度控制光源的强度测量单位。

【方向】点方向，会弹出方向设置，选择哪个方向是0°。

图形边界设置

命令：LIMITS

图形边界是什么？在我们绘图区域中设置不可见的矩形边界，这个边界可以限制栅格显示并限制鼠标单击或输入点位置。就是只能在这里面操作。

【开关】打开或关闭这个边界。

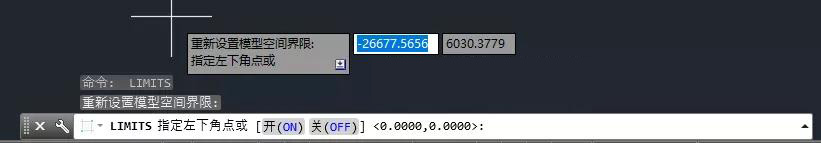

【输入坐标】可以输入边界对角点坐标，也可以直接用鼠标指定。
