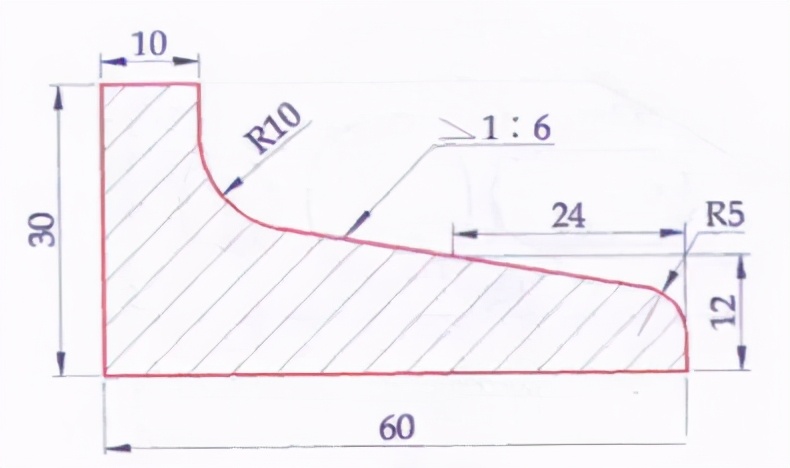

以上图来讲解斜度线的画法:
首先了解一下什么是斜度,如上图所示1:6的斜度线就是对应斜线直角边的长度比。
斜度线绘制要点:
1、找到斜度线上任意一点
2、按斜度比绘制两直角边,连接两直角边上的点,即得斜度线
3、延长斜度线
本题绘制过程:

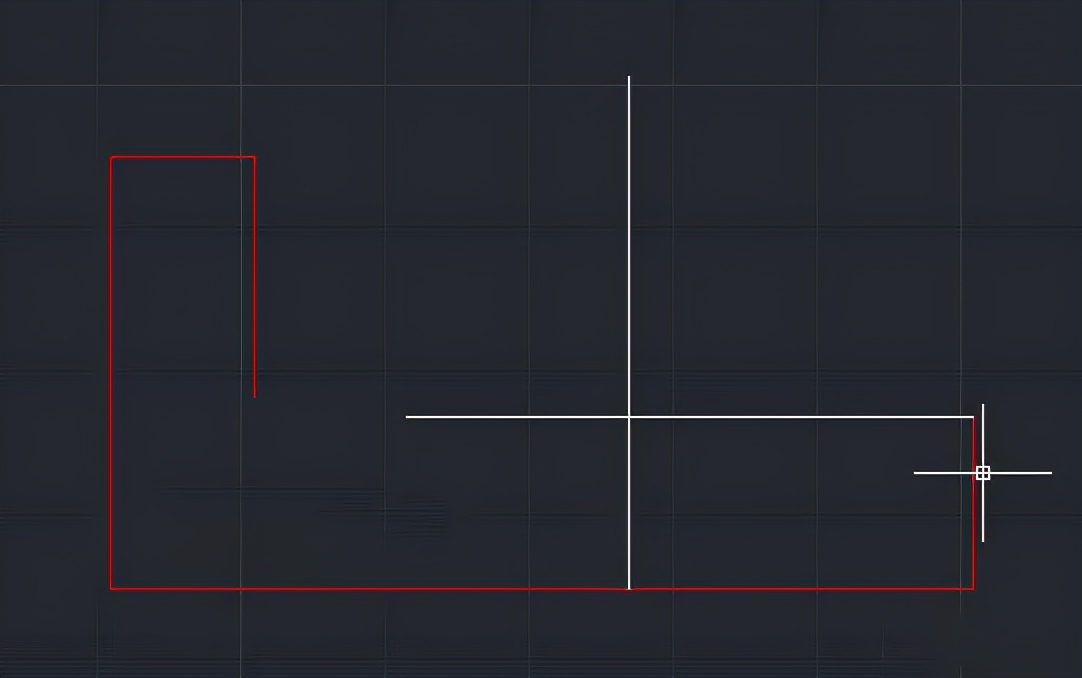

1、绘制下图,白色线的交点即为斜度线上的一点;

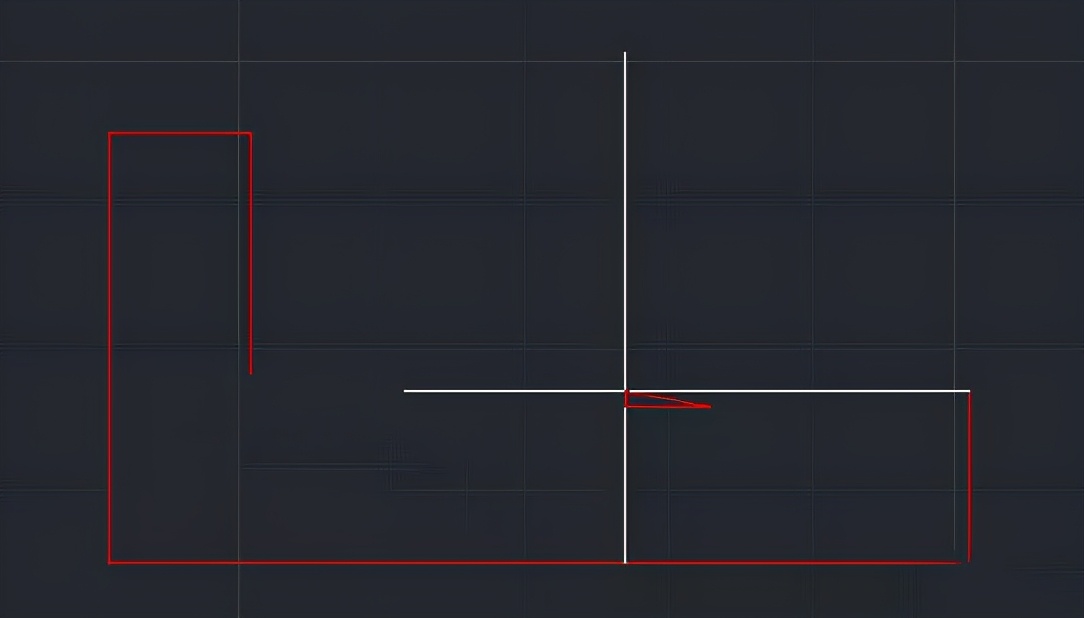

2、按斜度比绘制斜度线;

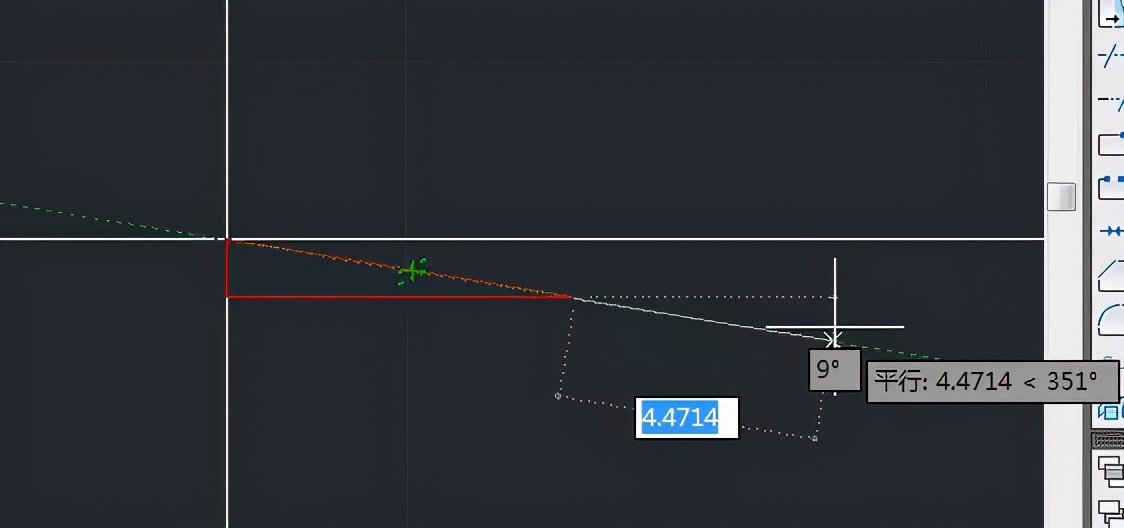

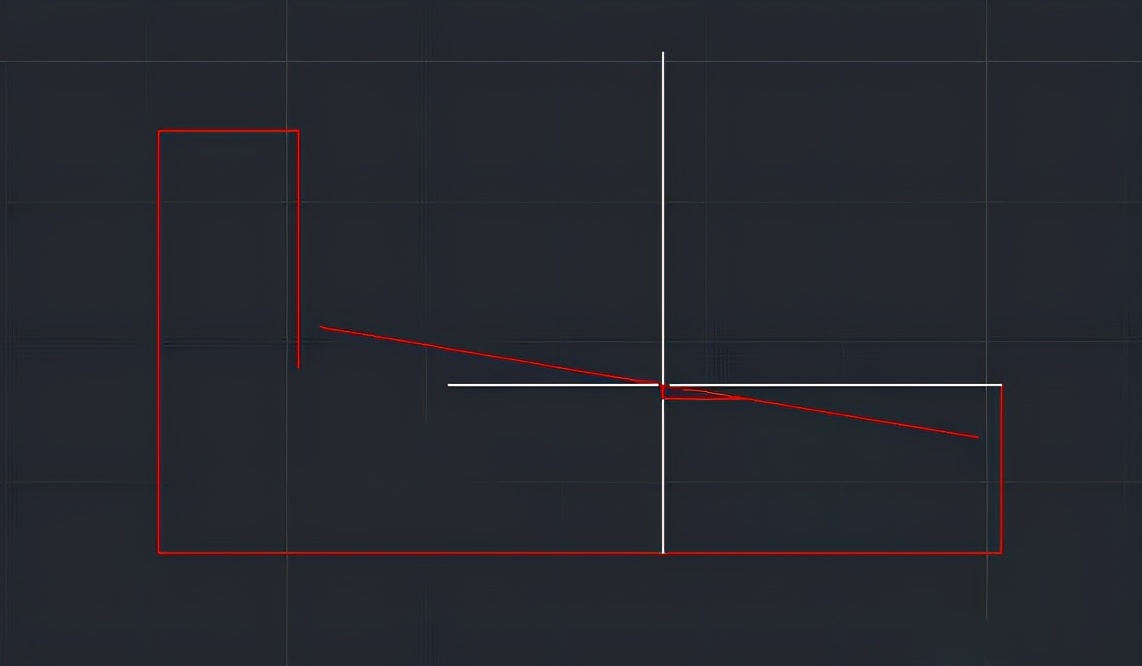

3、延长斜度线,这里要捕捉使之平行;

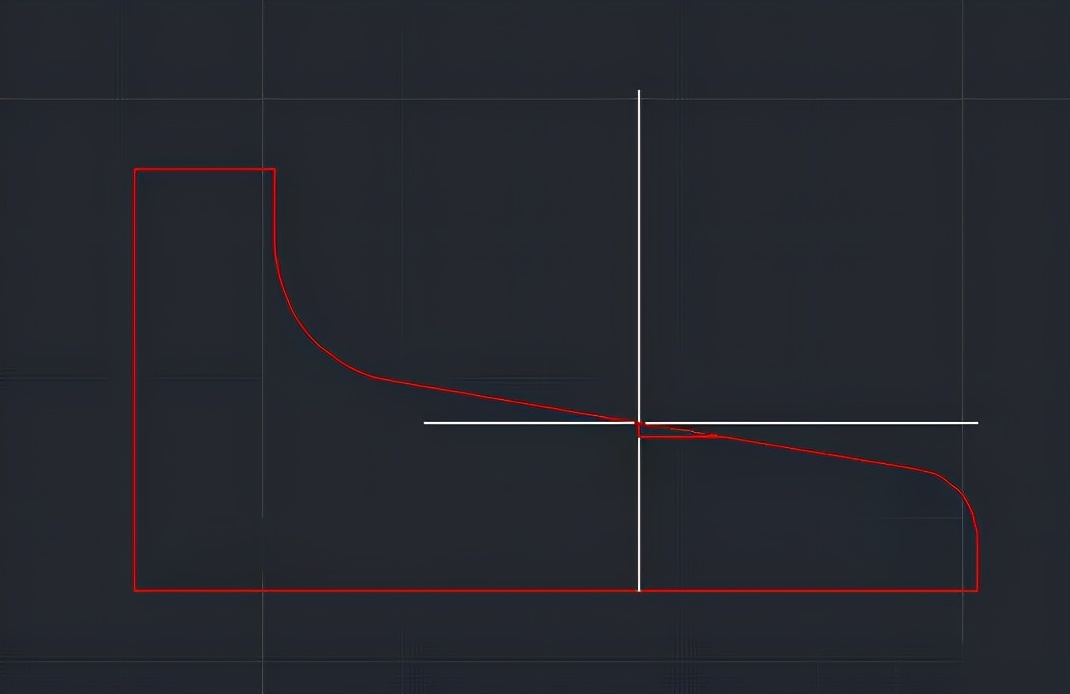

4、倒角即可。
最后删除两个直角边即可。
